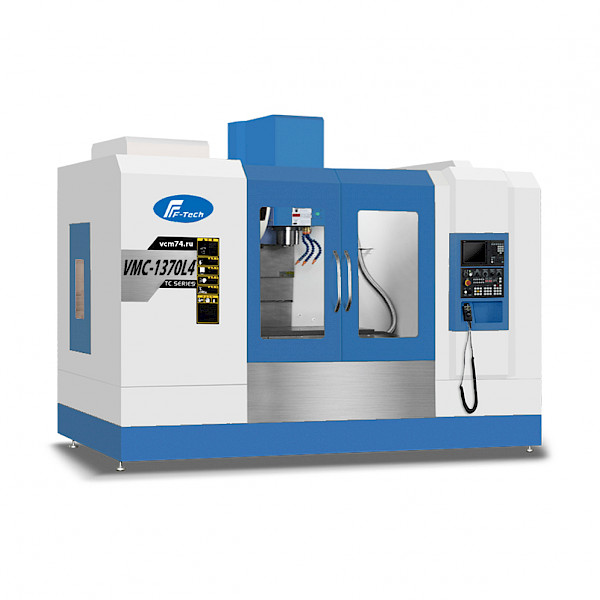

Вертикально-фрезерный станок с ЧПУ VMC-1370L4

Цена от: 11 945 637 руб
предложение не является публичной офертой
Получить предложение
Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Перемещения X/Y/Z оси - 1300/700/700 мм

Размер стола - 1500×700 мм

Обороты - 8000 об/мин

Покупка в лизинг
Получить расчет лизинга
Предложим удобный вариант лизинга
Доставка: собственным транспортом
Шеф-монтаж: от 90 000 Р
Гарантия: 12 месяцев

Стандартная комплектация:

  • Система ЧПУ FANUC 0i-MF PLUS (5), 10,4” TFT дисплей, (внутр.память 10мб)
  • Роликовые направляющие по осям X\Y\Z \ 45мм
  • ШВП 40х10 \ С3
  • Инструментальный магазин на 24 позиции тип «Рука».
  • Шпиндель 8000 об/мин, BT40 конус, ременный привод
  • Продувка шпинделя воздухом
  • Функция жесткого нарезания резьбы
  • СF-карта интерфейс (128Гб), интерфейс ETHERNET (1Гб), USB интерфейс (128Гб)
  • Регулируемая/подвижная панель оператора
  • Маховичок управления осями
  • Полная кабинетная защита
  • Централизованная система смазки
  • Система подачи СОЖ
  • LED освещение рабочей зоны
  • Сигнальный 3х цветный светофор
  • Телескопическая защита направляющих
  • Воздушный пистолет
  • 2 внутренних шнековых стружкоуборщика + внешний стружечный конвейер
  • Установочные болты и элементы

Происхождение основных компонентов

  • Литье
  • Система ЧПУ FANUC 0i-MF (5)
  • Редуктор шпинделя (Опция) - CF-13 (580Нм) - BARRUFALDI
  • Привод шпинделя - 11\15 KW - FANUC
  • Сервомоторы - 3/3/3 кВт - FANUC
  • Шпиндель ременный - BT40 - SPEEDCN
  • C3 швп - XYZ-50/10 - Rexroth
  • Роликовые направляющие - X-45/Y-45/Z-45 - Rexroth
  • Пневмоцилиндр 2T - DAN
  • Направляющие - THK
  • Подшипники - NSK
  • Плата управления - FANUC
  • Система смазки - ZHONGGU
  • Электрошкаф - CHNT/Fanuc
  • BT40 сменщик - F-TECH
Диалоговое программирование Manual Guide I
CNC Siemens 828D (PPU 290) \ SIMATIC S7-200 display 15”, мотор 22\30кВт (161 \ 218Нм), X\Y\Z – 3\3\4кВт, Shopmill, 3D симуляция
Поворотный стол AR250/RH250 в комплекте с задней бабкой и ручным патроном SK-11
Поворотный стол AR320/RH320 в комплекте с задней бабкой и ручным патроном SK-12
Прямой привод шпинделя BT40 (DDR), 12000об.мин с охладителем
Апгрейд до BT50, 6000об.мин (ременная передача)
Шпиндель HSK-63A \ 22-30кВт \ 15 000об.мин + инструментальный магазин HSK-63A
Редуктор GTP-120 планетарный 2-х ступенчатый (только с BT50)
Система измерения инструмента STLS-5
Система измерения инструмента Renishaw TS-27
Система измерения инструмента Renishaw NC-4 (Лазерная)
Система измерения детали SOMP40 (Оптический)
Система измерения детали OMP-40 (Оптический) Renishaw
Подача СОЖ через шпиндель 30bar (CTS)
Подача СОЖ через фланец шпинделя
Тисы станочные GT-300С (Smax = 400mm)
Оптические линейки HEIDENHAIN на оси X/Y/Z (Комплект)
Инструментальный магазин на 30 позиций (ATC)
Ленточный стружкоуборочный конвейер
Дополнительные шнековые стружечные конвейеры (левый и правый)
Маслоотделитель
Сборщик масляного тумана
Постпроцессор разработанный для NX, Adem, Sprutcam, с кинематической схемой станка
Файл кинематики станка, 3D модель в формате "prt"
Характеристики
VMC-1370L4
X-ось перемещения1300мм
Y-ось перемещения700мм
Z-ось перемещения700мм
Торец шпинделя - стол110-810мм
Центр шпинделя - колонна750мм
Стол
Размеры стола1500x700мм
Максимальная нагрузка1000 кг
T-пазы Шаг/Ширина/Кол-во125/18/5мм
Шпиндель
Конус шпинделяBT40 (OPT.BT50)
Скорость шпинделя8000 об/мин (ременный привод)
Диаметр шпинделяФ155мм
Двигатели
Привод шпинделя15/18,5кВт
3-оси привода3\3/3кВт
Подачи
Рабочие подачи0-10000мм/мин
Ускоренные перемещенияX/Y:24000 мм/мин; Z :20000 мм/мин
Вес и размеры
Давление воздуха в системе≥6 кгс/см2
Чистый вес9200кг
Размеры установочного пространства3700x2750x2800mm
Прочее
Подключение3 фазы 400В +/-10%, 50Гц
Момент на шпинделе макс.95,5 \ 140 Нм
Усилие зажима инструмента9.8 KN/1000 кгс
Диаметр инструмента / длина / вес80 (150)мм / 350мм / 8кг
Общий вес инструмента макс.120 кг
Время смены инструмента1.4-8 сек.
Повторяемость+/-0.003мм
Позиционирование+/-0.004мм
