Перемещения X/Y/Z оси - 600/400/450 мм
Размер стола - 800×320 мм
Обороты - 8000 об/мин
Стандартная комплектация:
|
П\П |
Наименование |
Кол-во |
Ед.из |
Модель |
Бренд |
|
1 |
Литье |
3 |
шт |
- |
F-TECH |
|
2 |
Система ЧПУ (OPT) |
1 |
шт |
FANUC 0i-MF (5) |
FANUC |
|
3 |
Редуктор шпинделя (Опция) |
1 |
шт |
- |
BARRUFALDI |
|
4 |
Привод шпинделя |
1 |
шт |
5,5\7,5 KW |
FANUC |
|
4 |
Сервомоторы |
3 |
шт |
2/2/2 кВт |
FANUC |
|
5 |
Шпиндель ременный |
1 |
шт |
BT40 |
SPEEDCN |
|
6 |
C3 швп |
3 |
шт |
XYZ-50/10 |
Rexroth |
|
7 |
Роликовые направляющие |
3 |
шт |
X-45/Y-45/Z-45 |
Rexroth |
|
8 |
Пневмоцилиндр |
1 |
шт |
2T |
DAN |
|
9 |
Направляющие |
6 |
шт |
|
THK |
|
10 |
Подшипники |
12 |
шт |
|
NSK |
|
11 |
Плата управления |
1 |
шт |
|
FANUC |
|
12 |
Система смазки |
1 |
шт |
|
ZHONGGU |
|
13 |
Электрошкаф |
1 |
шт |
|
CHNT/Fanuc |
|
14 |
BT40 сменщик |
1 |
шт |
|
F-TECH |

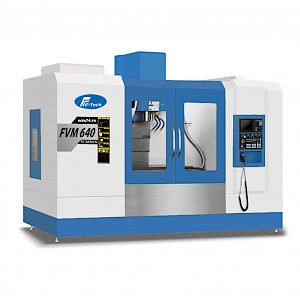

| Модель | FVM 640-FANUC |
|---|---|
| Параметры перемещения по 3 осям | - |
| Перемещение по оси X/Y/Z | 600mm/400mm/450mm |
| X / Y / Z двигателя | βis 8/βis 8/βis 12B |
| Расстояние от шпинделя до стола | 80-530mm |
| Расстояние между центром шпинделя и поверхностью направляющей колонны | 350mm |
| Параметры рабочего стола | - |
| Размер рабочего стола | 800×320mm |
| Максимальная нагрузка на рабочий стол | 400kg |
| Т выстрел | 3×16×110mm |
| Параметры кормления | - |
| Скорость быстрого перемещения по осям X/Y/Z | 24/24/16 m/min |
| Скорость подачи X, Y, Z | 1-10m/min |
| Параметры шпинделя | - |
| Соединение главного вала | Belt |
| Конус шпинделя | BT40-120 |
| Диапазон скорости шпинделя | 8000rpm |
| Мощность двигателя шпинделя | 5.5kW(Alternating current servo) |
| Параметры АТС | - |
| пропускная способность УВД | 16qty |
| Максимальный размер инструмента | Φ92mm(tool from a distance) |
| Максимальный вес инструмента | 5kg |
| Точность | - |
| Точность позиционирования (стандарт JIS) | ±0.008/300mm |
| Повторная точность позиционирования (стандарт JIS) | ±0.005mm |
| Размер и вес | - |
| Размер станки | 2600×1950×240 0mm |
| Масса | 2800kg |
| Другие | - |
| Трехосевой прецизионный шлифовальный шариковый винт | Шпиндели очищают воздух |
| Чип жидкостной системы | Сервотрансформатор |
| Случайный технический документ | Рабочая лампа освещения станка |
| Отдельный маховик | RS232 interface |
| Основной поставщик комплектующих | - |
| Группа шпинделя | TAIWAN VOLIS |
| Ремень ГРМ | TAIWAN VOLIS |
| Винтовой подшипник | JAPAN NSK OR FAG |
| Линейные направляющие | TAIWAN HIWIN XYZ 35MM |
| Шариковый винт | TAIWAN HIWIN/PMI |
| Смазочный насос | RIVER VALLEY/PROTON |
| Охлаждающий насос | ZHEHONG/NOCK |
| Основные пневматические компоненты | TAIWAN AIRTAC |
| Основные электрические компоненты | FRENCH SCHNEIDER/DELIXI |
