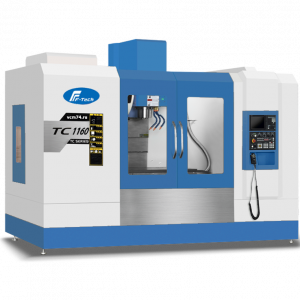

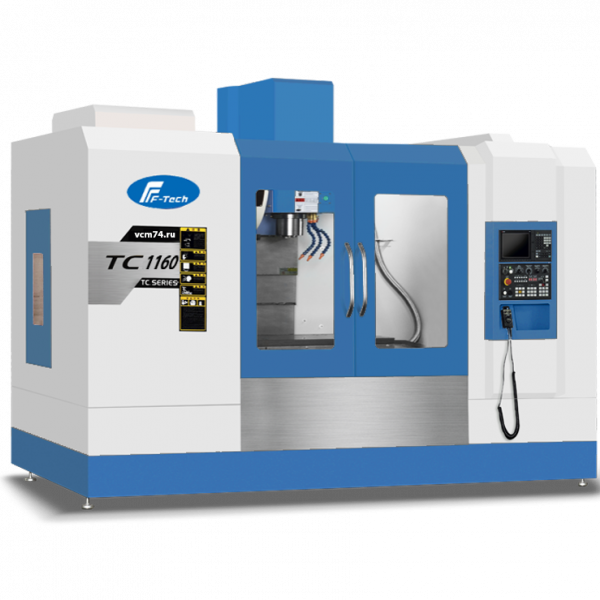

Вертикальный-фрезерный станок с ЧПУ FVM 1160

Комплектация:

Система ЧПУ FANUC 0i-MF PLUS (5)
Сервопривода и двигатели β – тип, оригинал FANUC
Роликовые линейные направляющие THK X/Y-45мм, Z-45мм и C-3 класс ШВП.
Инструментальный магазин на 24 позиции тип «Рука».
Шпиндель 10000об/мин, BT40 конус, ременный привод
Продувка шпинделя воздухом
Интерфейс RS232 \ RJ45
Память USB/CF/PCMCIA
Функция жесткого нарезания резьбы
Система масляного охлаждения шпинделя
Регулируемая/подвижная панель оператора
Маховичок управления осями
Полная кабинетная защита
Централизованная система смазки
Стружкоуборочный ленточный конвейер
Система подачи СОЖ 2bar (полив)
LED освещение рабочей зоны
Сигнальный 3х цветный светофор
Телескопическая защита направляющих
Воздушный пистолет
Установочные болты и элементы
Стартовый комплект инструмента
Кондиционер электрошкафа

Происхождение основных компонентов

П\П	Наименование	Кол-во	Ед.из	Модель	Бренд
1	Литье	3	шт	-	F-TECH
2	Система ЧПУ	1	шт	0i-MF	FANUC
3	Привод шпинделя	1	шт	11\15 KW	FANUC
4	Сервомоторы	3	шт	3/3/3кВт	FANUC
5	Шпиндель ременный	1	шт	BT40	SPEEDCN
6	C3 швп	3	шт	XYZ-40/12	Rexroth
7	Роликовые направляющие	3	шт	X-45/Y-45/Z-45	Rexroth
8	Пневмоцилиндр	1	шт	2T	DAN
11	Подшипники	12	шт		NSK
12	Плата управления	1	шт		FANUC
13	Система смазки	1	шт		ZHONGGU
15	Электрошкаф	1	шт		CHNT/Fanuc
21	BT40 сменщик	1	шт		OKADA

Диалоговое программирование Manual Guide I +AICC (предсчитывание кадров УП) +3D graphics. FANUC (1) + 15” LCD дисплей DATA SERVER 2GB

Двигатель шпинделя 15\18,5кВт, α моторы FANUC (405/811Нм)

Поворотный стол AR200/RH200 в комплекте с задней бабкой и ручным патроном SK-7, Поворотный стол AR250/RH250 в комплекте с задней бабкой и ручным патроном SK-10

Прямой привод шпинделя BT40 (DDR), 12000об.мин

Шпиндель HSK A63 (20 000об.мин) Шпиндель BT-50, ременный привод, 15кВт, Z перемещения 750мм (8 000об.мин)

Система измерения инструмента STLS

Система измерения детали SOMP40 (Оптический)

Подача СОЖ через шпиндель 20bar (CTS)

Подача СОЖ через фланец шпинделя

Тисы станочные GT-300С (Smax = 400mm)

Оптические линейки HEIDENHAIN на оси X/Y/Z (Комплект)

Инструментальный магазин на 30 \ 32 позиций (ATC)

Ленточный стружкоуборочный конвейер

Дополнительные шнековые стружечные конвейеры (левый и правый)

Маслоотделитель

Сборщик масляного тумана

Автоматическая дверь

Постпроцессор разработанный для NX с кинематической схемой станка

Фреза концевая Ф63, L=50мм с пластинами (насадная) + режущие пластины 20шт + патрон FMB22

Фреза Ф20мм, 3-х зубая, L=200мм + режущие пластины 20шт + патрон SLA20

Фреза торцевая Ф80мм + режущие пластины 20шт + патрон FMB27

Характеристики

Модель	FMC-1160
X-ось перемещения	1100мм
Y-ось перемещения	620мм
Z-ось перемещения	600мм (OPT 750мм)
Торец шпинделя - стол	120-720мм (OPT 100-850мм)
Центр шпинделя - колонна	673мм
Стол
Размеры стола	1200x600мм
Максимальная нагрузка	1000кг
T-пазы Шаг/Ширина/Кол-во	145/18/5мм
Повторяемость	+/-0.006мм
Шпиндель
Конус шпинделя	BT40
Скорость шпинделя	10000об/мин (Ременный привод)
Диаметр шпинделя	Ф155мм
Крутящий момент	95,5Нм
Двигатели
Привод шпинделя	11/15кВт (OPT: 15\18,5кВт)
3-оси привода	3/3/3кВт
Подачи
Рабочие подачи	0-10000мм/мин
Ускоренные перемещения	X/Y:36000 мм/мин; Z :36000 мм/мин
Повторяемость	±0,0025мм
Позиционирование	±0,004мм
Направляющие	Роликовые качения
Вес и размеры
Давление воздуха в системе	≥6 кгс/см2
Чистый вес	6800кг
Размеры установочного пространства	3200X2400X2600мм
Прочее
Подключение	3 фазы 400В +/-10%, 50Гц
Момент на шпинделе макс.	90 Нм
Усилие зажима инструмента	9.8 KN/1000 кгс
Диаметр инструмента / длина / вес	75 (150)мм / 250мм / 8кг
Общий вес инструмента макс.	120 кг
Время смены инструмента	1.4-8 сек.
Габаритные размеры	3200х2300х2550мм
