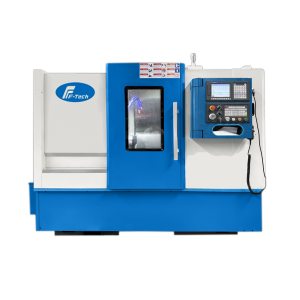

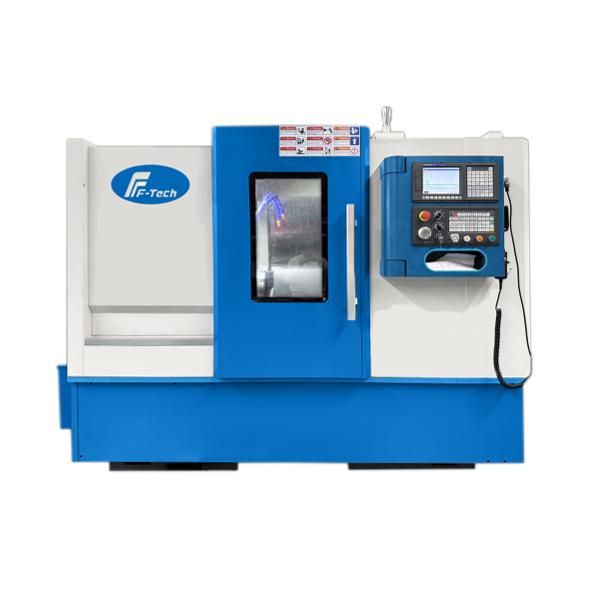

Конфигурация станка:
| Модель | TCK-50AM/800 |
|---|---|
| Обработка | |
| Макс. Диам. проворачиваемый | Ф560мм |
| Макс. диаметр над суппортом | Ф260мм |
| Макс. Длина обработки | 700мм |
| Перемещения | |
| X ось | 260мм |
| Z ось | 860мм |
| Подачи | |
| Ускоренная оси X/Z | 18/18м/мин |
| Ширина направляющих X/Z | 35/ 45 мм |
| ШВП по оси X | Ø32×10 мм |
| ШВП по оси Z | Ø40×10 мм |
| Шпиндель | |
| Обороты шпинделя | 3000 об. мин |
| Посадка | A2-8 |
| Диаметр отверстия | Ф86мм |
| Пруток | Ф75мм |
| Размер патрона | 10″ |
| Мощность | 11\15kw |
| Момент на шпинделе (макс.) | 260Нм |
| Револьвер | |
| Кол-во позиций | 12 приводной (BMT-45) |
| Обороты приводного | 5000 об. мин |
| Мощность приводного | 3,7кВт |
| Державка | 25×25мм |
| Оправка | Ф40 мм |
| Задняя бабка | |
| Диаметр пиноли | Ф80 мм |
| Перемещение пиноли | 90 мм |
| Конус пиноли | M.T.No.5 |
| Прочее | |
| Точность позиционирования X/Z | ≤0.010/0.012мм |
| Повторяемость | ≤0.003/0.005мм |
| Помпа СОЖ | 180W |
| Система смазки | 2L |
| Станина | 45° наклонная цельно-литая |
