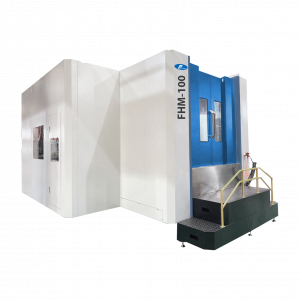

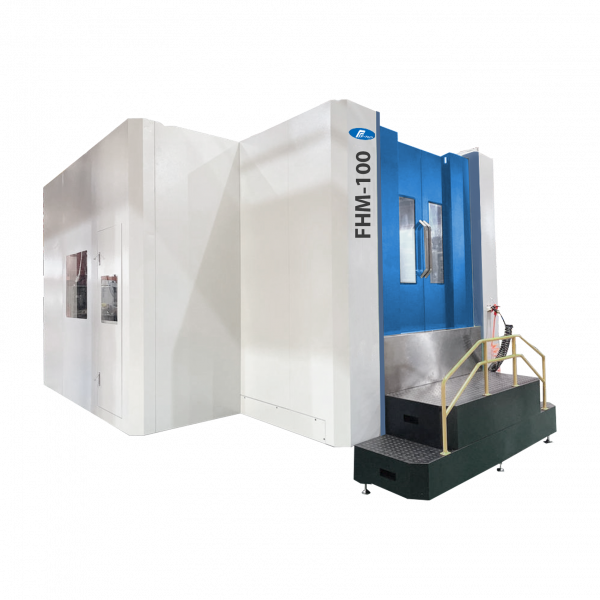

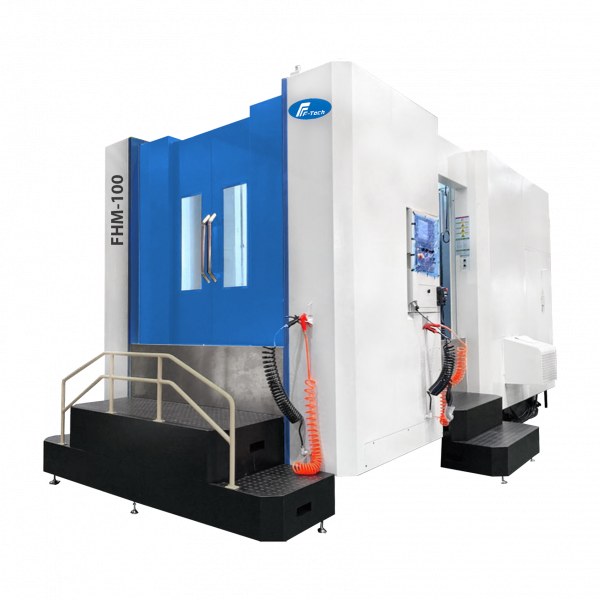

Горизонтально-фрезерный станок с ЧПУ FHM-100

Система ЧПУ FANUC Betta 0i-MF PLUS (5)
Роликовые линейные направляющие X/Y-55x12мм, Z-55x12мм и C-3 класс ШВП.
Поворот стола (инкремента) 1градус
Инструментальный магазин на 24 позиции тип «Рука».
Шпиндель 6000об/мин, BT50 конус, ременный привод (280Нм)
Шпиндель мощность 15\18,5кВт
Продувка шпинделя воздухом
Одна паллета 1000x1000
Функция жесткого нарезания резьбы
Регулируемая/подвижная панель оператора
Маховичок управления осями
Полная кабинетная защита
Централизованная система смазки
Стружкоуборочная тележка
Подача СОЖ (наружная) 2bar
LED освещение рабочей зоны
Сигнальный 3х цветный светофор
Телескопическая защита направляющих
Воздушный пистолет
Установочные болты и элементы
Кондиционер электрошкафа
Стружкоуборочный конвейер

FANUC 0i MF (1) система ЧПУ (22/26kW), Диалоговое программирование Manual Guide I. CNC Siemens 828D (PPU 290) \ SIMATIC S7-200 display 15”, мотор 22\30кВт (161 \ 218Нм), X\Y\Z – 3\3\4кВт, Shopmill, 3D симуляция

Апгрейд индексации стола до 0,001град Электрошпиндель (Тайвань) BBT50, 12 000об.мин , (26кВт/165.5Нм) Шпиндель SK50 (6000 об.мин) с инструментальным магазином Шпиндель BBT50 (6000 об.мин) с инструментальным магазином

Система подачи СОЖ + 50bar высокого давления Система подачи СОЖ + 20bar высокого давления

Инструментальный магазин 40 \ 60 позиций цепного типа (вес инструмента 35кг, длина 600мм)

Апгрейд мотора до 22\26кВт + GPT редуктор (1360Нм), 6000об.мин

Датчик измерения детали SOMP-40 Датчик измерения детали OMP-60 (Автоматический)

Система измерения инструмента STLS-5

Сборщик масляного тумана

Постпроцессор разработанный для CAM с кинематической схемой станка

Полная кабинетная защита станка

Оптические линейки на оси X/Y/Z (Комплект)

Характеристики

МОДЕЛЬ	FHM-100DT
ПЕРЕМЕЩЕНИЯ
X ось	1600мм
Y ось	1300мм
Z ось	1300мм
Расстояние от центра шпинделя до стола (ось Y)	35-1335мм
Расстояние от стола до торца шпинделя (ось Z)	250-1550мм
СТОЛ
Размер стола	1000x1000мм
Т-пазы	5x18x125
Макс. нагрузка	3000кг
Угол поворота стола	1º (OPT. 0,01º)
Кол-во столов	1 (OPT. 2)
ШПИНДЕЛЬ
Обороты	6000об. мин
Конус шпинделя	7/24; BT50 (Ременный)
Момент на шпинделе FANUC 0i MF (1)	280Нм (OPT. 1360Нм)
Мотор FANUC 0i MF (1)	22/26 кВт
ПОДАЧИ
X/Y/Z ускоренные	15/ 15/ 12м\мин
X/Y/Z/B оси FANUC 0i MF (1)	30/ 38/ 38/ 22Нм
Ширина направляющих X\Y\Z	Роликовые 55\55\55мм
Ширина направляющих X\Y\Z	Роликовые 55\55\55мм
Диаметр ШВП X\Y\Z	Ф50\50\50мм
МАГАЗИН
Кол-во позиций	24
Макс. длина	350мм
ПРОЧЕЕ
X/Y/Z позиционирование	0.008мм
X/Y/Z повторяемость	0.005мм
B ось позиционирование	10″
B ось повторяемость	4″
Сжатый воздух	0.6~0.8Mpa
Размеры	7100x4815x3835мм
Вес	20 000кг
