Перемещения X/Y/Z оси - 1300×700×700мм
Размер стола - 1500x700мм
Обороты - 8000 об/мин
Стандартная комплектация:
Происхождение основных компонентов
|
П\П |
Наименование |
Кол-во |
Ед.из |
Модель |
Бренд |
|
1 |
Литье |
3 |
шт |
- |
TAICNC |
|
2 |
Система ЧПУ |
1 |
шт |
FANUC 0i-MF (5) |
FANUC |
|
3 |

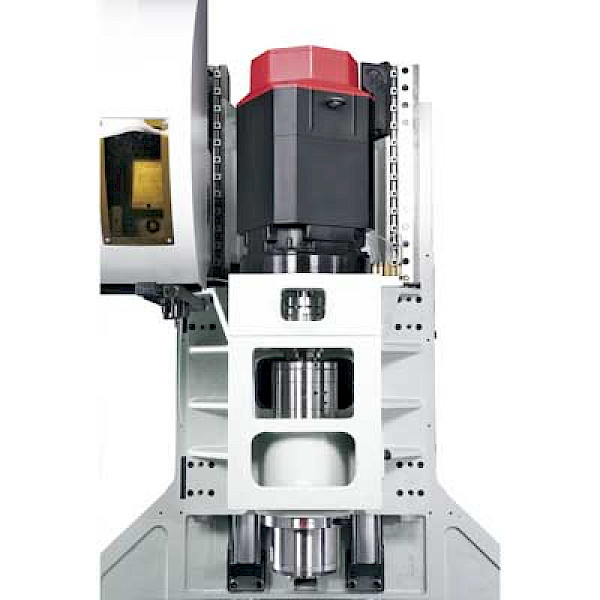

Редуктор шпинделя (Опция) |
1 |
шт |
CF-13 (580Нм) |
BARRUFALDI |
|
4 |
Привод шпинделя |
1 |
шт |
15\18,5 KW |
FANUC |
|
4 |
Сервомоторы |
3 |
шт |
3/3/3 кВт |
FANUC |
|
5 |

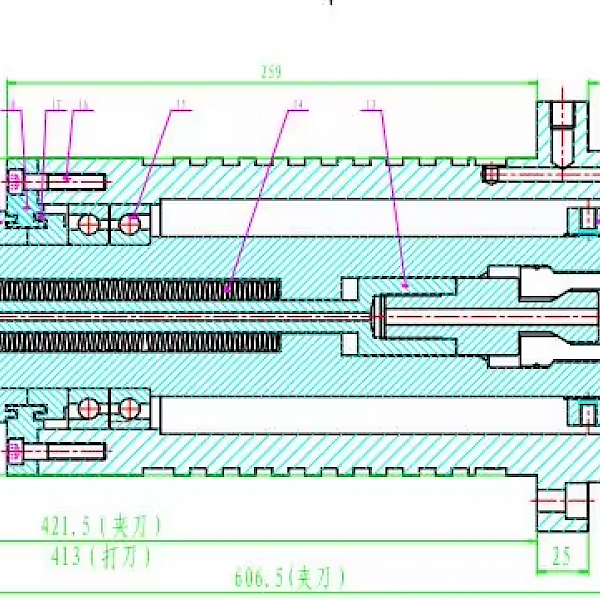

Шпиндель ременный |
1 |
шт |
BT50 |
SPEEDCN |
|
6 |
C3 швп |
3 |
шт |
XYZ-50/10 |
Rexroth |
|
7 |
Роликовые направляющие |
3 |
шт |
X-45/Y-45/Z-45 |
Rexroth |
|
8 |
Пневмоцилиндр |
1 |
шт |
2T |
DAN |
|
9 |
Направляющие |
6 |
шт |
|
THK |
|
10 |
Подшипники |
12 |
шт |
|
NSK |
|
11 |
Плата управления |
1 |
шт |
|
FANUC |
|
12 |
Система смазки |
1 |
шт |
|
ZHONGGU |
|
13 |
Электрошкаф |
1 |
шт |
|
CHNT/Fanuc |
|
14 |
BT40 сменщик |
1 |
шт |
|
TAICNC |
Опции:
|
1 |

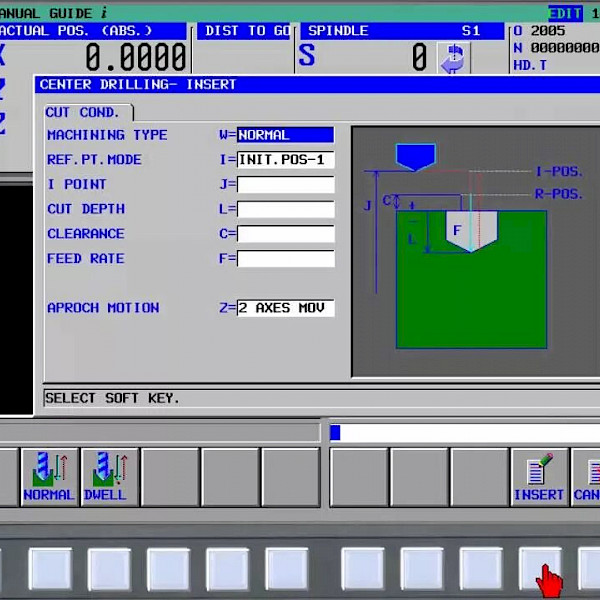

Диалоговое программирование Manual Guide I |
|
|
2 |
CNC Siemens 828D (PPU 290) \ SIMATIC S7-200 display 15”, мотор 22\30кВт (161 \ 218Нм), X\Y\Z – 3\3\4кВт, Shopmill, 3D симуляция |
|
|
FANUC 0i MF (1) Plus with Alpha motors (X/Y/Z: 7/7/7kW, 30/30/30Nm, Spindle 15/18.5kW,95.5Nm) + AICC II |
||
|
3 |

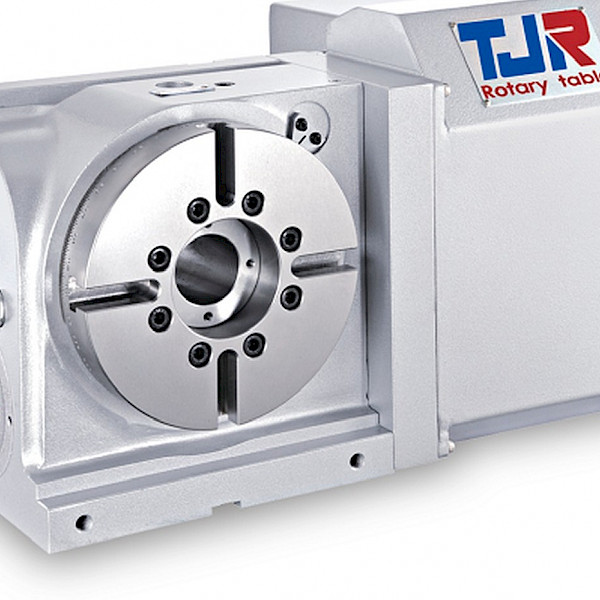

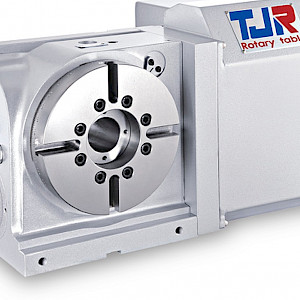

Поворотный стол AR250/RH250 в комплекте с задней бабкой и ручным патроном SK-11 |
|
|
4 |
Поворотный стол AR320/RH320 в комплекте с задней бабкой и ручным патроном SK-12 |
|
|
5 |
BBT40 electrical spindle German INNA 14000rpm with coolant through spindle + 30 bar high pressure filtering system + water cooler for spindle (15kW/36Nm) |
|
|
7 |
Шпиндель HSK-63A \ 22-30кВт \ 15 000об.мин + инструментальный магазин HSK-63A |
|
|
8 |

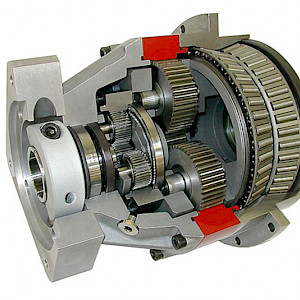

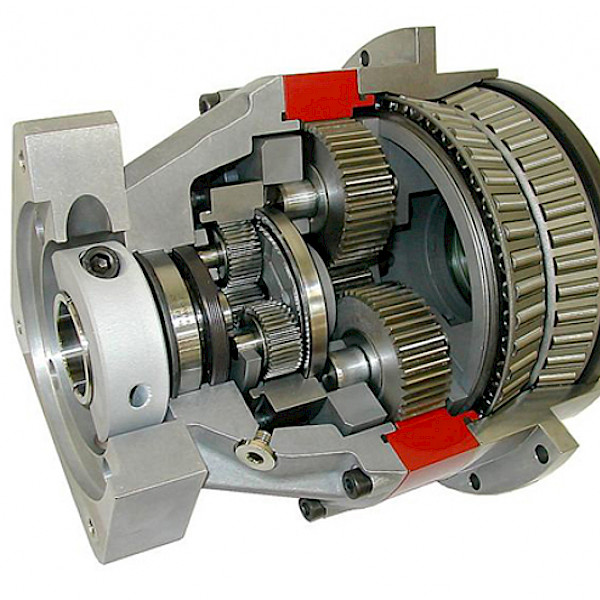

Редуктор GTP-120 (ZF) планетарный 2-х ступенчатый (только с BT50) (1:4) |
|
|
9 |

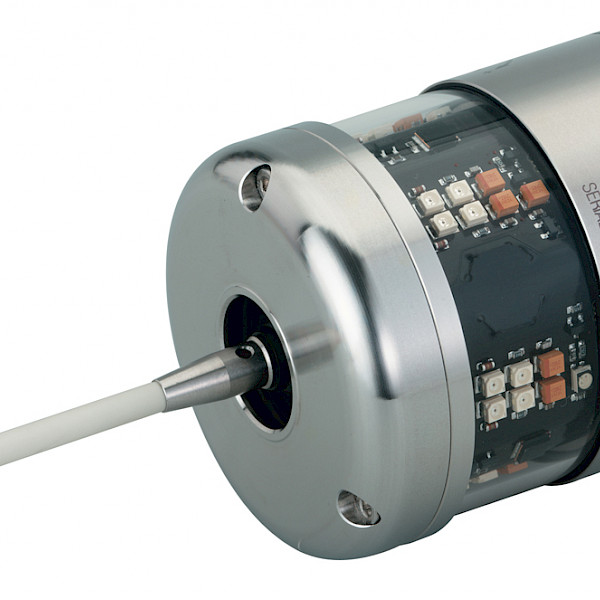

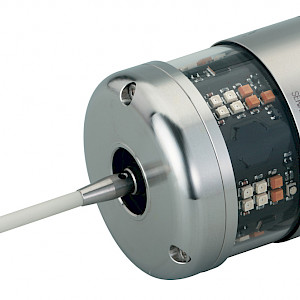

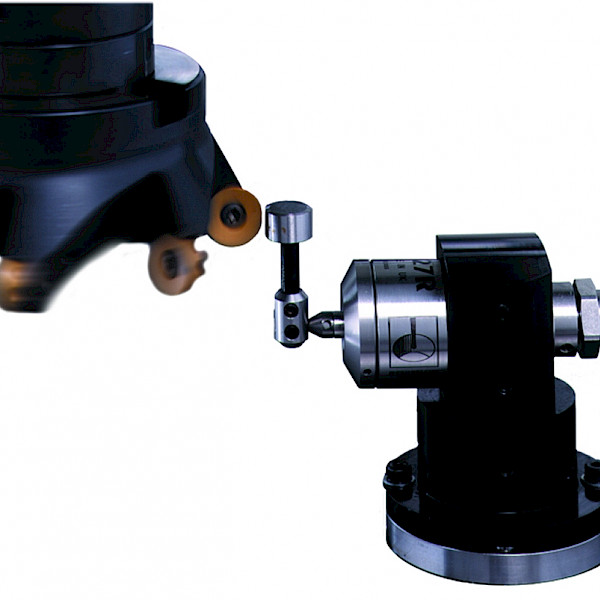

Система измерения инструмента STLS |
|
|
10 |
Система измерения детали SOMP40 (Оптический) |
|
|
11 |

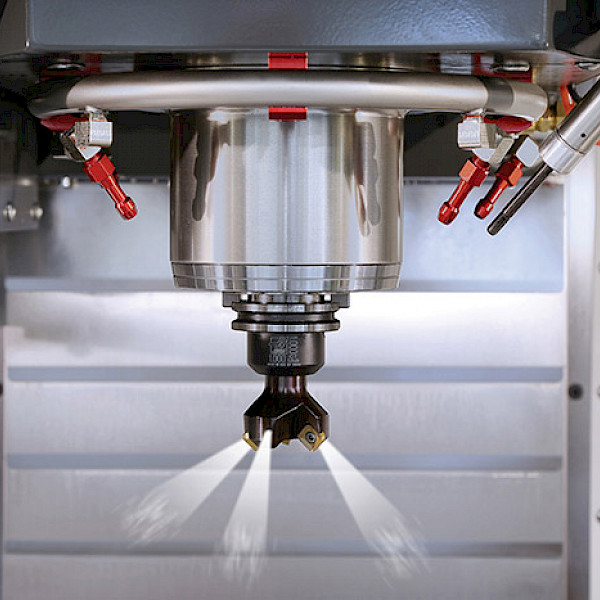

Подача СОЖ через шпиндель 30bar (CTS) |
|
|
Подготовка под подключение станции высокого давления CTS 20bar |
||
|
12 |

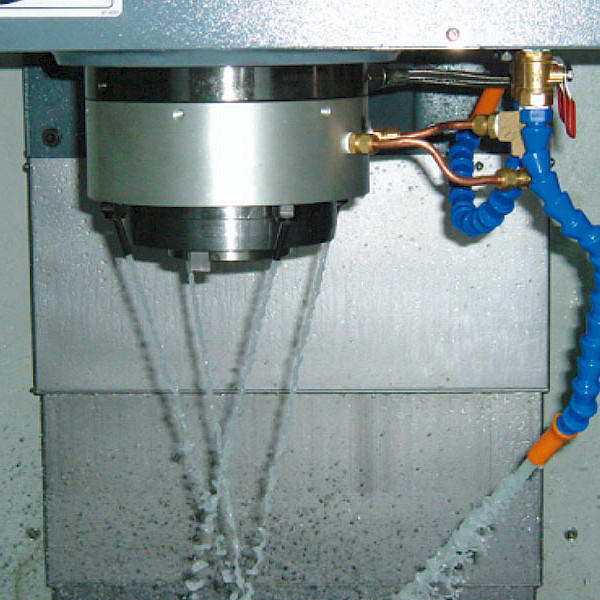

Подача СОЖ через фланец шпинделя |
|
|
13 |

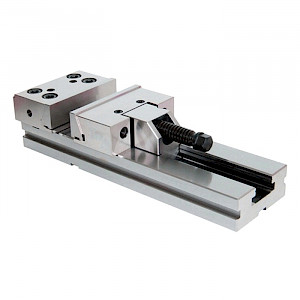

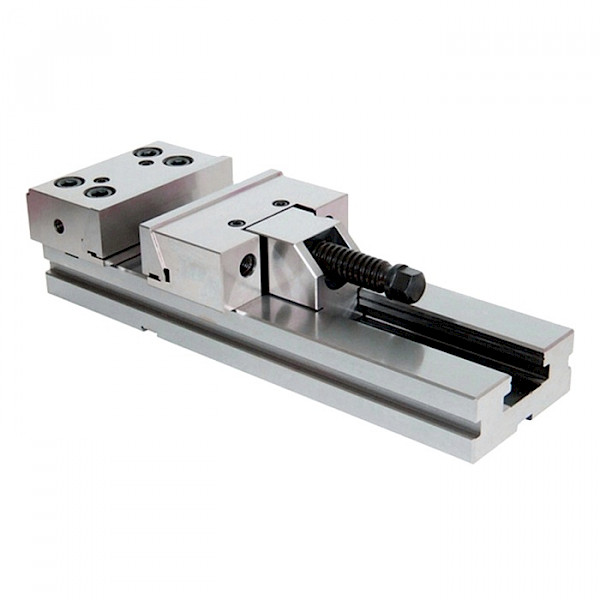

Тисы станочные GT-300С (Smax = 400mm) |
|
|
14 |

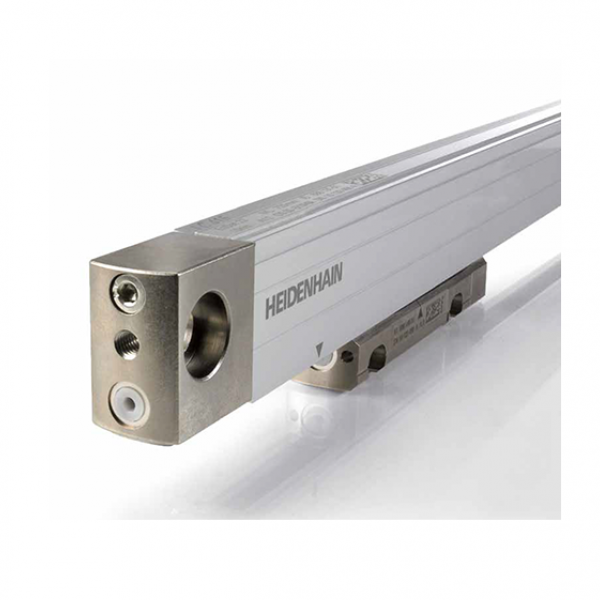

Оптические линейки HEIDENHAIN на оси X/Y/Z (Комплект) |
|
|
15 |

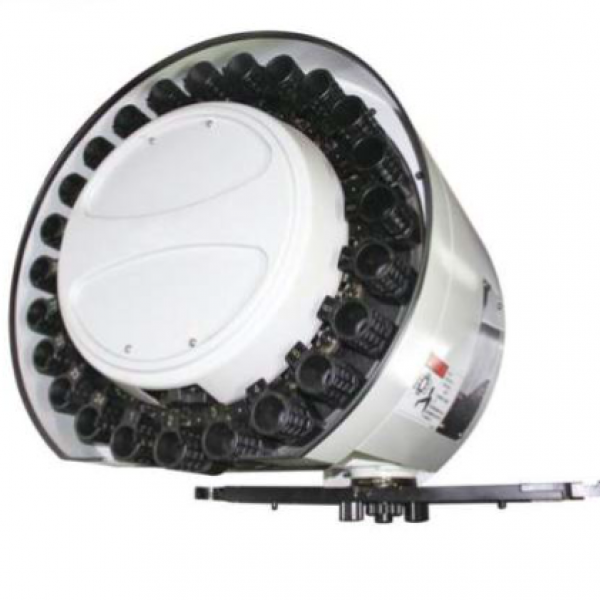

Инструментальный магазин на 30 позиций (ATC) |
|
|
16 |

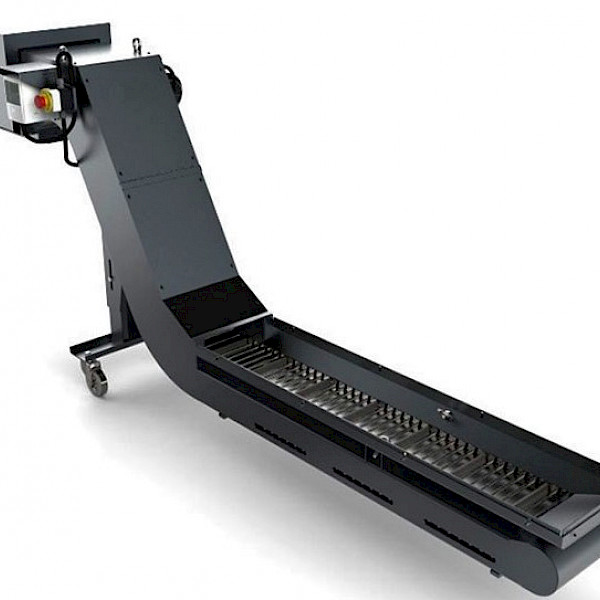

Ленточный стружкоуборочный конвейер |
|
|
17 |

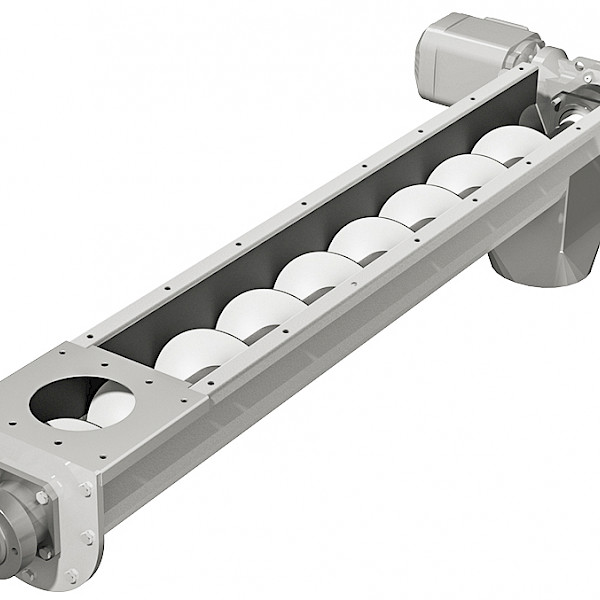

Дополнительные шнековые стружечные конвейеры (левый и правый) |
|
|
18 |

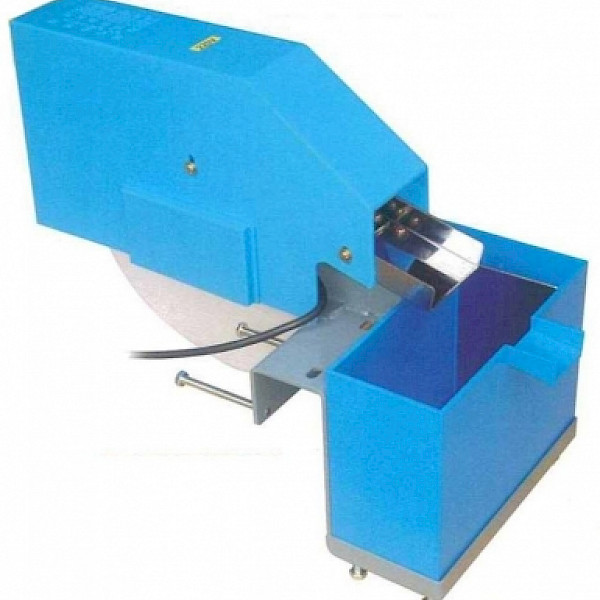

Маслоотделитель |
|
|
19 |
Автоматическая дверь |
|
|
20 |

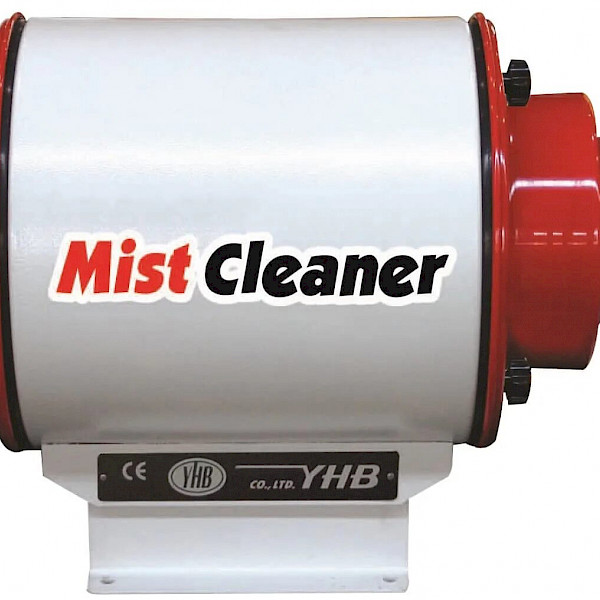

Сборщик масляного тумана |
|
|
21 |

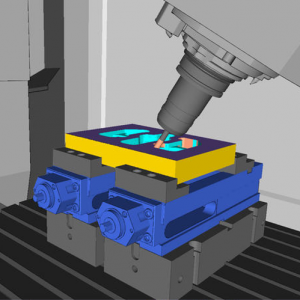

Постпроцессор с кинематической схемой станка |
|
