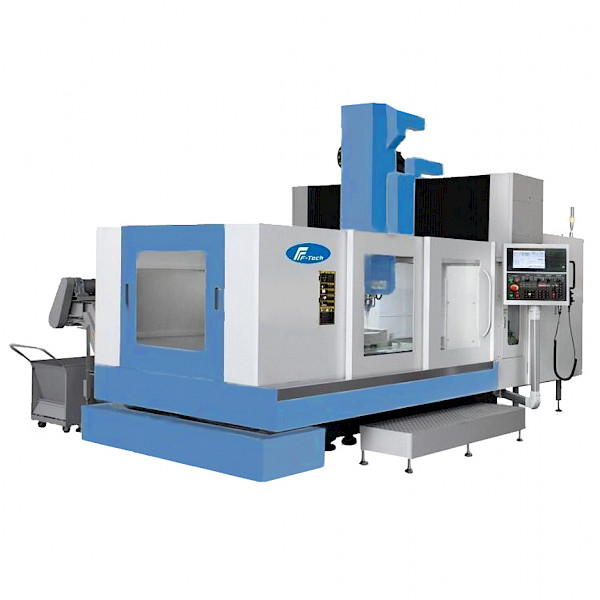

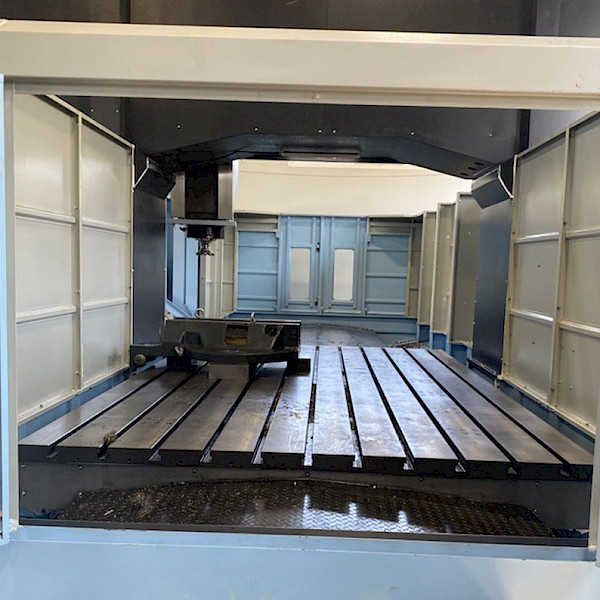

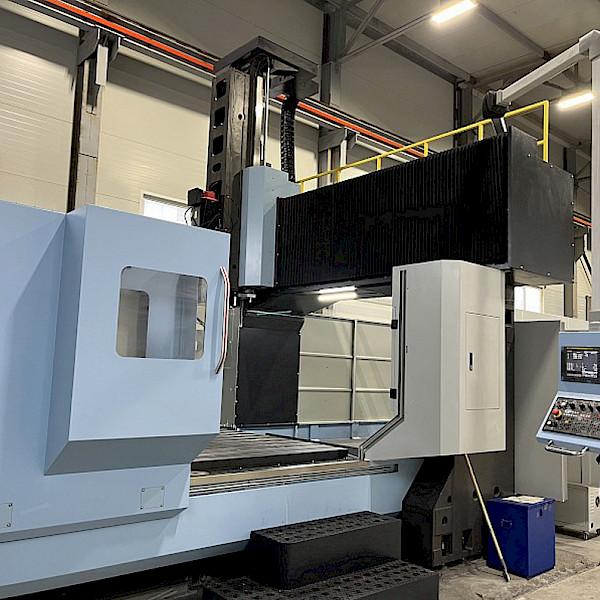

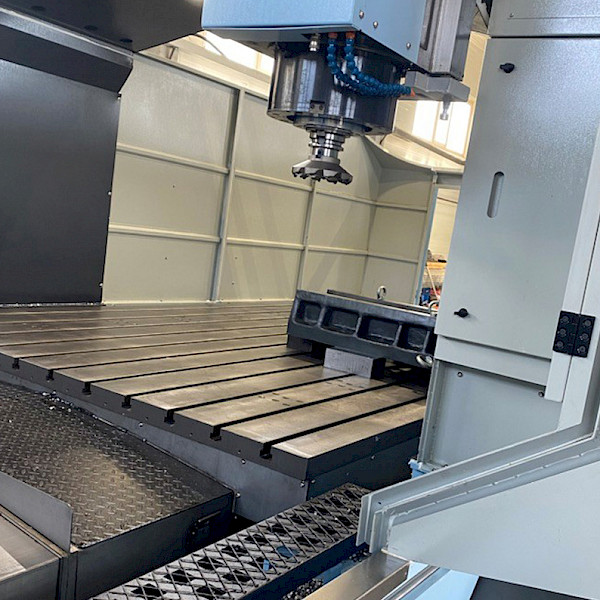

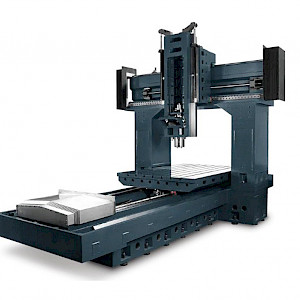

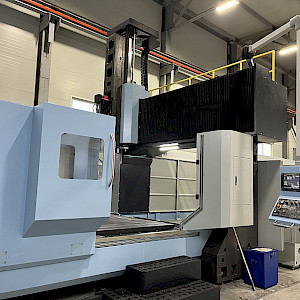

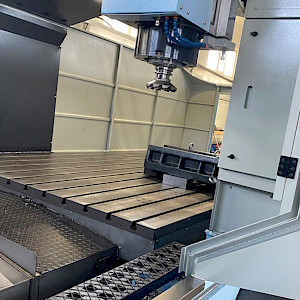

Портально-фрезерный станок с ЧПУ TL-4025

Цена от: 41 429 640 руб
предложение не является публичной офертой
В наличии
Получить предложение
Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Скорость шпинделя 8000об/мин

Конус шпинделя - ВТ 50

Размеры стола 4000x2100мм

Максимальная нагрузка 12 000кг

Покупка в лизинг
Получить расчет лизинга
Предложим удобный вариант лизинга
Доставка: собственным транспортом
Шеф-монтаж: от 90 000 Р
Гарантия: 12 месяцев


Комплектация

  • Система ЧПУ FANUC 0i-MF PLUS (5) + моторы и частотные сервопривода FANUC
  • Роликовые линейные направляющие THK \ HIWIN X/Y-55мм, Z-55мм и C-3 класс ШВП.
  • Инструментальный магазин на 24 позиции тип «Рука».
  • Шпиндель 8000 об/мин, BT50 конус, ременный привод.
  • Продувка шпинделя воздухом
  • Функция жесткого нарезания резьбы
  • Регулируемая/подвижная панель оператора
  • Маховичок управления осями
  • Полная кабинетная защита
  • Централизованная система смазки
  • Стружкоуборочная тележка
  • Система подачи СОЖ (полив наружный) 2bar
  • LED освещение рабочей зоны
  • Сигнальный 3х цветный светофор
  • Телескопическая защита направляющих
  • Подготовка под установку станции высокого давления 20bar через шпиндель
  • Воздушный пистолет
  • Кондиционер электрошкафа
  • Установочные болты и элементы

Происхождение основных компонентов

П\П

Наименование

Кол-во

Ед.из

Модель

Бренд

1

Литье

3

шт

-

F-TECH

2

Система ЧПУ

1

шт

FANUC 0i-MF (5) PLUS

FANUC

3

Привод шпинделя

1

шт

15\18,5 KW

FANUC

4

Сервомоторы

3

шт

4.5/4.5/4.5кВт

FANUC i

5

Шпиндель

1

шт

BT50

SPEEDCN

6

C3 швп

3

шт

X-80/16 Y-63/10 Z-50/10

THK \ HIWIN

7

Роликовые направляющие

3

шт

XYZ55

THK

8

Пневмоцилиндр

1

шт

2T

DAN

11

Подшипники

12

шт

NSK

12

Плата управления

1

шт

FANUC

13

Система смазки

1

шт

15

Электрошкаф

1

шт

Schneider

21

BT50 смена инструмента (ATC)

1

шт

OKADA

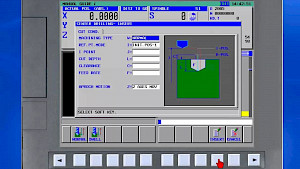

Диалоговое программирование Manual Guide I

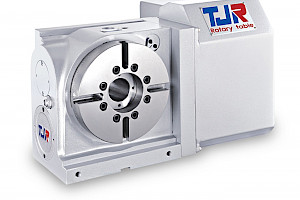

Поворотный стол AR320/RH320 в комплекте с задней бабкой и ручным патроном SK-11
Поворотный стол AR400/RH400 в комплекте с задней бабкой и ручным патроном SK-15
FANUC 0i TF (1) + α / HSK-A63-15000rpm

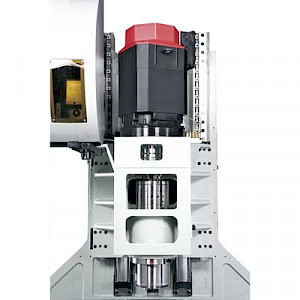

Прямой привод шпинделя HSK-A100 (DDR), 12000 об.мин с охладителем

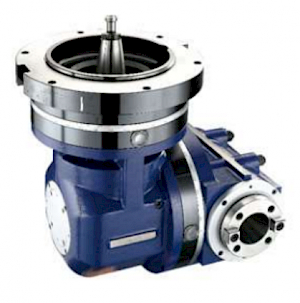

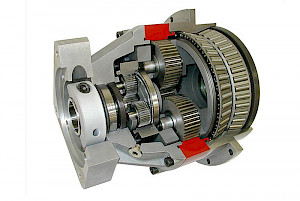

Редуктор GTP-120 планетарный 2-х ступенчатый (BT50) момент 1260Нм

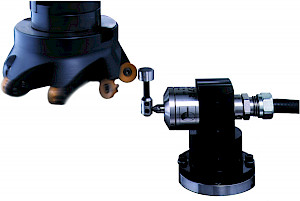

Система измерения инструмента STLS

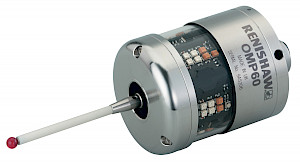

Система измерения детали SOMP40 (Оптический)

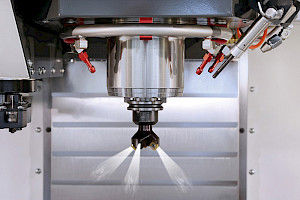

Подача СОЖ через шпиндель 20bar (CTS)

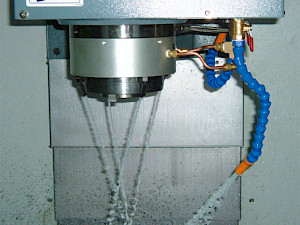

Подача СОЖ через фланец шпинделя

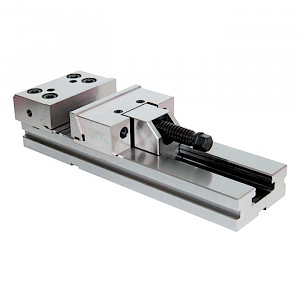

Тисы станочные GT-300С (Smax = 400mm)

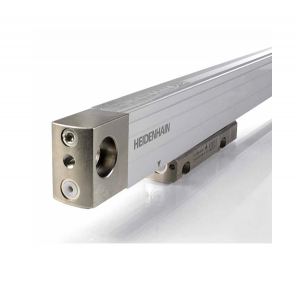

Оптические линейки HEIDENHAIN на оси X/Y/Z (Комплект)

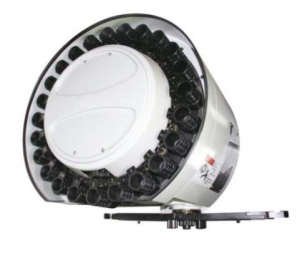

Инструментальный магазин на 40 позиций BT-50 (ATC)

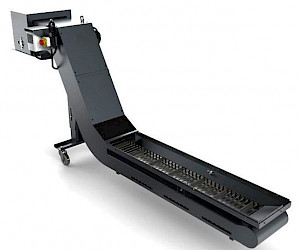

Ленточный стружкоуборочный конвейер

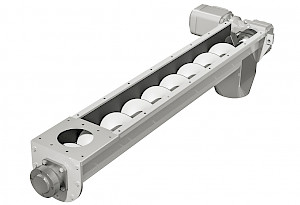

Дополнительные шнековые стружечные конвейеры (левый и правый)

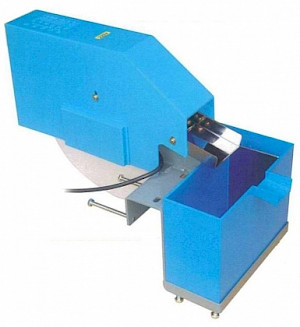

Маслоотделитель
Автоматическая дверь

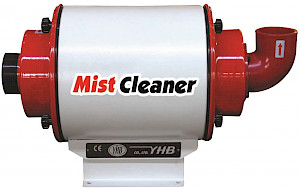

Сборщик масляного тумана

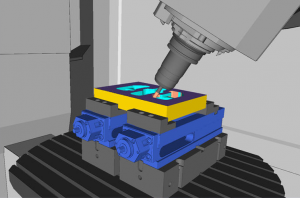

Постпроцессор разработанный для NX с кинематической схемой станка и ЗД- моделью станка.

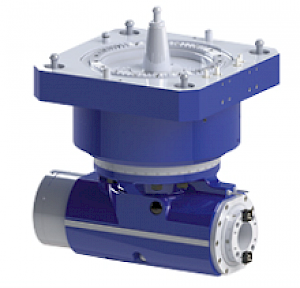

Ручная угловая головка (Поворотная односторонняя)
Ручная угловая головка (Поворотная 2-х сторонняя)
Размер стола
Размер стола
2100×4000 мм
Скорость перемещения
36 м/мин
Конус шпинделя
BT50 (Редуктор)
Обороты шпинделя
8,000 об/мин/мин
Перемещения X/Y/Z
4000×2500×1250 мм
Скорость перемещения
24м/мин
