Перемещения X/Y/Z оси - 1300×700×700мм
Размер стола - 1500x700мм
Обороты - 8000 об/мин
Стандартная комплектация:
Происхождение основных компонентов
|
П\П |
Наименование |
Кол-во |
Ед.из |
Модель |
Бренд |
|
1 |
Литье |
3 |
шт |
- |
TAICNC |
|
2 |
Система ЧПУ |
1 |
шт |
FANUC 0i-MF (5) |
FANUC |
|
3 |
Редуктор шпинделя (Опция) |
1 |
шт |
CF-13 (580Нм) |
BARRUFALDI |
|
4 |
Привод шпинделя |
1 |
шт |
15\18,5 KW |
FANUC |
|
4 |
Сервомоторы |
3 |
шт |
3/3/3 кВт |
FANUC |
|
5 |
Шпиндель ременный |
1 |
шт |
BT50 |
SPEEDCN |
|
6 |
C3 швп |
3 |
шт |
XYZ-50/10 |
Rexroth |
|
7 |
Роликовые направляющие |
3 |
шт |
X-45/Y-45/Z-45 |
Rexroth |
|
8 |
Пневмоцилиндр |
1 |
шт |
2T |
DAN |
|
9 |
Направляющие |
6 |
шт |
|
THK |
|
10 |
Подшипники |
12 |
шт |
|
NSK |
|
11 |
Плата управления |
1 |
шт |
|
FANUC |
|
12 |
Система смазки |
1 |
шт |
|
ZHONGGU |
|
13 |
Электрошкаф |
1 |
шт |
|
CHNT/Fanuc |
|
14 |
BT40 сменщик |
1 |
шт |
|
TAICNC |
Опции:
|
1 |
Диалоговое программирование Manual Guide I |
|
|
2 |
CNC Siemens 828D (PPU 290) \ SIMATIC S7-200 display 15”, мотор 22\30кВт (161 \ 218Нм), X\Y\Z – 3\3\4кВт, Shopmill, 3D симуляция |
|
|
FANUC 0i MF (1) Plus with Alpha motors (X/Y/Z: 7/7/7kW, 30/30/30Nm, Spindle 15/18.5kW,95.5Nm) + AICC II |
||
|
3 |
Поворотный стол AR250/RH250 в комплекте с задней бабкой и ручным патроном SK-11 |
|
|
4 |
Поворотный стол AR320/RH320 в комплекте с задней бабкой и ручным патроном SK-12 |
|
|
5 |
BBT40 electrical spindle German INNA 14000rpm with coolant through spindle + 30 bar high pressure filtering system + water cooler for spindle (15kW/36Nm) |
|
|
7 |
Шпиндель HSK-63A \ 22-30кВт \ 15 000об.мин + инструментальный магазин HSK-63A |
|
|
8 |
Редуктор GTP-120 (ZF) планетарный 2-х ступенчатый (только с BT50) (1:4) |
|
|
9 |
Система измерения инструмента STLS |
|
|
10 |
Система измерения детали SOMP40 (Оптический) |
|
|
11 |
Подача СОЖ через шпиндель 30bar (CTS) |
|
|
Подготовка под подключение станции высокого давления CTS 20bar |
||
|
12 |
Подача СОЖ через фланец шпинделя |
|
|
13 |
Тисы станочные GT-300С (Smax = 400mm) |
|
|
14 |
Оптические линейки HEIDENHAIN на оси X/Y/Z (Комплект) |
|
|
15 |
Инструментальный магазин на 30 позиций (ATC) |
|
|
16 |
Ленточный стружкоуборочный конвейер |
|
|
17 |
Дополнительные шнековые стружечные конвейеры (левый и правый) |
|
|
18 |
Маслоотделитель |
|
|
19 |
Автоматическая дверь |
|
|
20 |
Сборщик масляного тумана |
|
|
21 |
Постпроцессор с кинематической схемой станка |
|

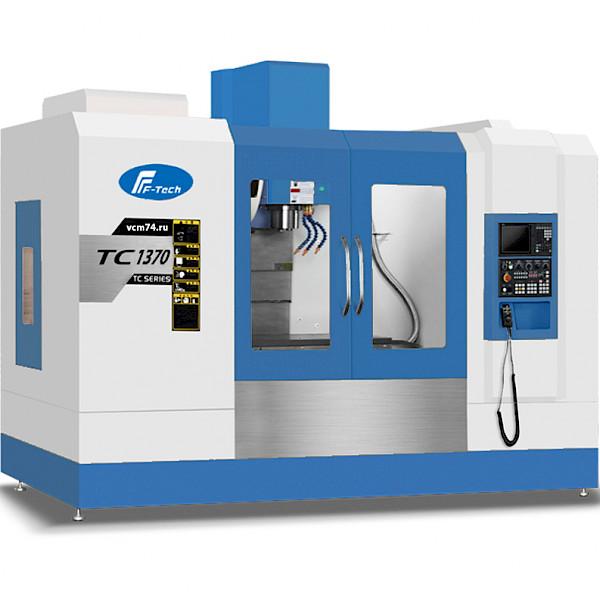

| Модель | TC-1370B2 |
|---|---|
| X-ось перемещения | 1350мм |
| Y-ось перемещения | 700мм |
| Z-ось перемещения | 700мм |
| Торец шпинделя - стол | 120-820мм |
| Центр шпинделя - колонна | 650мм |
| Стол | |
| Размеры стола | 1500x700мм |
| Максимальная нагрузка | 1500 кг |
| T-пазы Шаг/Ширина/Кол-во | 145/18/5мм |
| Повторяемость | +/-0.005мм |
| Шпиндель | |
| Конус шпинделя | BT50 |
| Скорость шпинделя | 8000 об/мин (ременный привод) |
| Диаметр шпинделя | Ф190мм |
| Двигатели | |
| Привод шпинделя | 15/18,5кВт |
| 3-оси привода | 3/3/3кВт |
| Подачи | |
| Рабочие подачи | 0-10000мм/мин |
| Ускоренные перемещения | X/Y:24000 мм/мин; Z :15000 мм/мин |
| Вес и размеры | |
| Давление воздуха в системе | ≥6 кгс/см2 |
| Чистый вес | 9500кг |
| Размеры установочного пространства | 3600X3040X2900mm |
| Прочее | |
| Подключение | 3 фазы 400В +/-10%, 50Гц |
| Момент на шпинделе макс. | 380 Нм |
| Усилие зажима инструмента | 9.8 KN/1000 кгс |
| Диаметр инструмента / длина / вес | 75 (150)мм / 250мм / 8кг |
| Общий вес инструмента макс. | 120 кг |
| Время смены инструмента | 1.4-8 сек. |
