Обзор системы
GSK27i — новое поколение высококлассных многоканальных систем ЧПУ, разработанное для многоканальной обработки, многоосевой интерполяции и высокоточной высокоэффективной обработки сложных деталей.
Полностью обновлённая аппаратно-программная платформа отвечает требованиям современного прецизионного и интеллектуального производства, обеспечивая высокую производительность, точность, надёжность и удобство эксплуатации.
Система применяется на токарных, фрезерных, шлифовальных, зубообрабатывающих станках, а также на роботизированных комплексах и других видах промышленного оборудования.
Основные функции и преимущества
Система GSK27i обеспечивает широкий набор функций для высокоточной и многоканальной обработки:
синхронизация двух приводов и параллельных осей;
5-осевая обработка с RTCP;
управление подачей по нормали к траектории;
интеллектуальное производство (Smart Factory);
полярная и цилиндрическая интерполяция;
компенсация геометрических отклонений;
нарезание резьбы и жёсткое резьбонарезание;
управление крутящим моментом;
многоканальное управление (до 4 каналов);
преобразования торцевого, цилиндрического и наклонного фрезерования;
интеллектуальная система предотвращения столкновений;
цифровая интеграция «человек – машина – информация»;
онлайн-анализ круглости;
PLC до 8000 шагов с онлайн-редактированием;
USB, RJ45 и DNC-интерфейсы;
промышленная сеть GSK-Link;
поддержка 25-битных абсолютных энкодеров;
макропрограммирование Macro B;
предварительная обработка до 1000 блоков;
высокоскоростная и высокоточная обработка сложных поверхностей.
Технические особенности

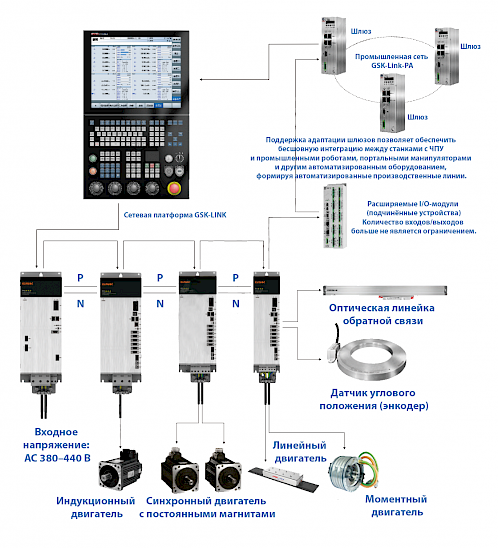

Система построена на промышленной цифровой архитектуре управления с поддержкой интеграции оборудования в автоматизированные производственные комплексы.
В основе коммуникаций используются промышленные сети GSK-LINK и GSK-Link-PA, обеспечивающие высокоскоростной обмен данными. Поддерживаются сетевые шлюзы для интеграции станков с ЧПУ, промышленных роботов и портальных манипуляторов, что позволяет создавать полноценные автоматизированные линии.
Система поддерживает до 3 сетевых шлюзов и расширяемые I/O-модули, что снимает ограничения по входам/выходам и обеспечивает масштабируемость.
Для точного позиционирования применяются оптические линейки (линейные энкодеры) и угловые энкодеры.
Поддерживаются различные типы приводов:
асинхронные двигатели;
синхронные двигатели с постоянными магнитами;
линейные двигатели;
моментные двигатели.
Питание системы: AC 380–440 В.

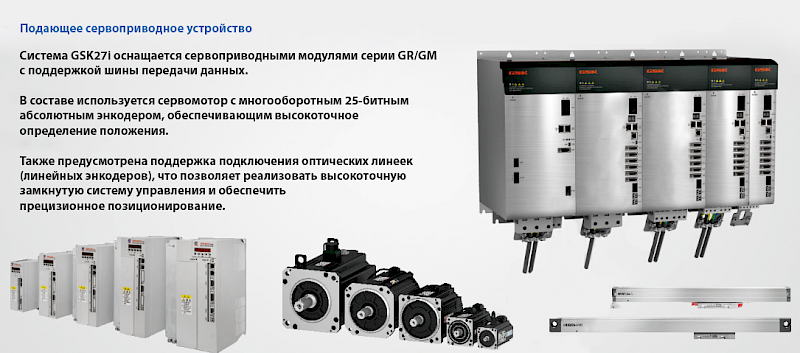

Сервоприводная система
Система использует сервомодули GR/GM с 25-битными абсолютными энкодерами и поддержкой замкнутого контура управления.
Дополнительные функции:

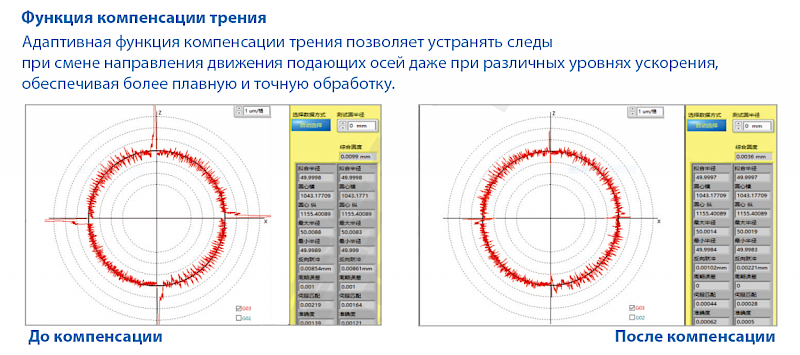

компенсация трения;
подавление вибраций;
автоматическое определение инерции;
автоматическая настройка параметров;
32 уровня жёсткости;
поддержка линейных и моментных двигателей.
Шпиндель и измерительные системы
Поддерживаются механические и электрические шпиндели высокой точности.
В качестве обратной связи используются:
магнитные энкодеры;
магнитные линейки HEIDENHAIN;
измерительные системы HEIDENHAIN.
I/O и автоматизация
Используются I/O-модули серии IOR для расширения системы ввода/вывода и интеграции периферийного оборудования в автоматизированные производственные линии.
Высокоскоростная обработка
Система обеспечивает:
скорость обработки до 8 м/мин;
оптимальную рабочую подачу 4 м/мин;
предварительный анализ до 1000 блоков;
сокращение времени обработки на 5–30%.
Оптимизация CAM-программ
Система поддерживает автоматическую оптимизацию траекторий обработки:
удаление лишних точек;
сглаживание траектории;
повышение качества поверхности;
повышение стабильности обработки.
Многоканальная архитектура
Система поддерживает:
до 4 каналов управления;
до 8 осей на канал;
до 4 шпинделей на канал;
подключение до 32 устройств по сети GSK-Link.
Дополнительно поддерживаются:
синхронизация каналов;
взаимозаменяемость осей;
координированная многоканальная обработка.

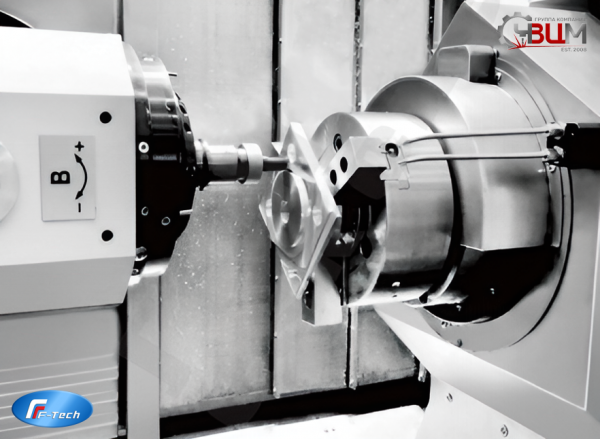

5-осевая обработка
Поддерживаются различные кинематические схемы:
двойной поворотный стол;
схема «голова + стол»;
двойная поворотная голова;
гибкие комбинации осей A/B/C.
Функция RTCP обеспечивает:
точное ведение инструмента;
сглаживание траектории;
высокое качество поверхности;
стабильную обработку сложных пространственных поверхностей.
Координатные и технологические функции
Система поддерживает:
G54 / G68.2;
RTCP-режим;
обработку 3+2;
боковое фрезерование;
контроль ориентации инструмента.
Инструмент и наладка
Реализованы функции:
автоматической привязки инструмента;
измерения длины и диаметра;
контроля износа и поломки инструмента;
настройки смещений;
работы через интерфейс MDI.
Специальные функции
Поддерживаются:
управление подачей по нормали;
возврат при сбое резьбонарезания;
управление крутящим моментом;
синхронизация осей;

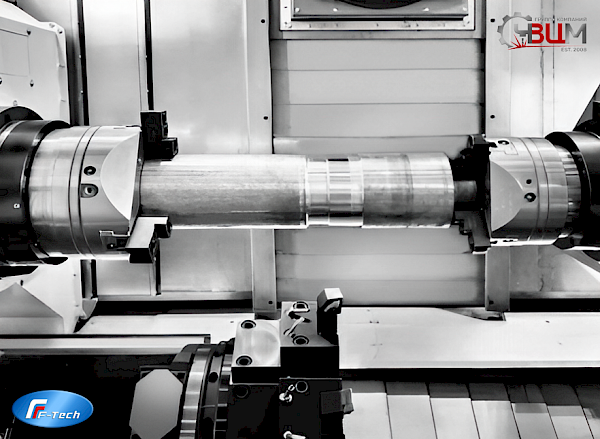

работа параллельных осей Z1/Z2, X1/X2.
Интеграция с оборудованием F-TECH
Система ЧПУ GSK27i может устанавливаться в качестве опции на оборудование F-TECH, включая вертикальные и горизонтальные обрабатывающие центры, токарные станки с ЧПУ, а также многоосевые и токарно-фрезерные комплексы.
Использование системы GSK27i в составе станков F-TECH обеспечивает:
высокоскоростную и высокоточную обработку;
поддержку многоканального управления;
эффективную 5-осевую обработку с RTCP;
интеграцию в автоматизированные производственные линии;
расширенные возможности цифрового производства и промышленной автоматизации.
Благодаря современной архитектуре и поддержке промышленной сети GSK-Link оборудование F-TECH с системой ЧПУ GSK27i эффективно применяется на предприятиях машиностроения, инструментального производства, изготовления пресс-форм и высокоточной металлообработки.
Компания ООО «ВЦМ» предлагает поставку оборудования F-TECH с возможностью комплектации системой ЧПУ GSK27i в зависимости от требований заказчика и задач производства.

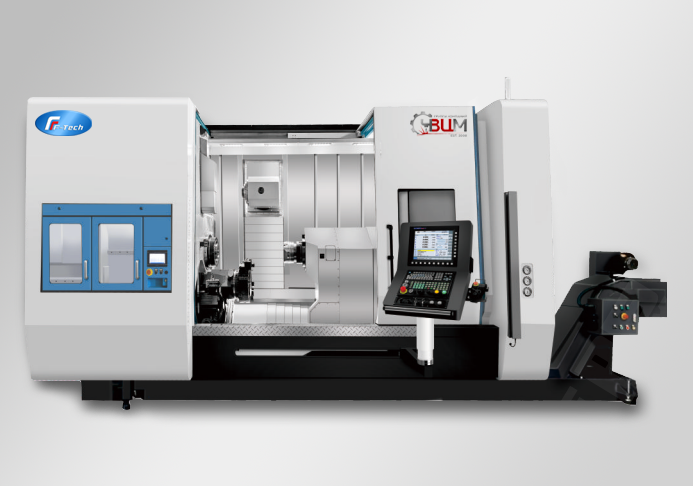

Комплексные станки
Система поддерживает токарно-фрезерные центры F-TECH с конфигурацией до 9 осей и 4 каналов управления, включая:
5-осевую обработку;
RTCP;
синхронное токарное резание;
сложную интерполяцию и многоканальную обработку.

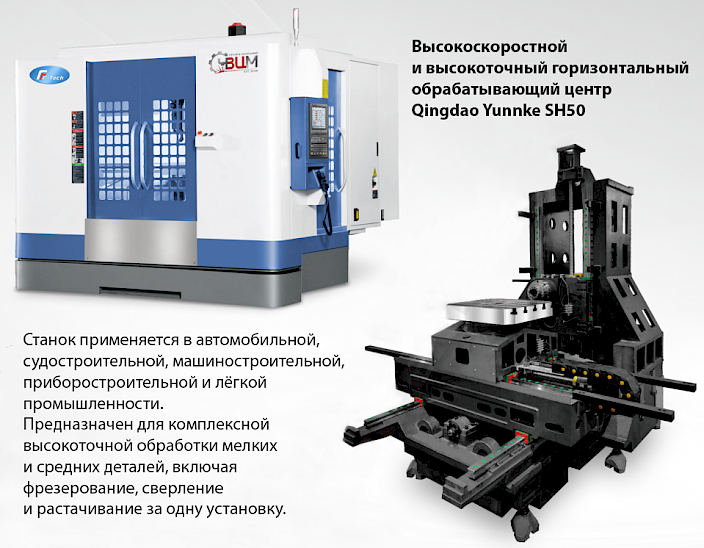

Высокоскоростные обрабатывающие центры F-TECH
Система GSK27i может использоваться на вертикальных и горизонтальных обрабатывающих центрах F-TECH, обеспечивая высокую скорость обработки, точность позиционирования и стабильность при работе со сложными деталями.
Современная архитектура управления и высокоскоростная интерполяция позволяют эффективно использовать оборудование F-TECH в серийном и высокоточном производстве.
Области применения
Система применяется в:
автомобилестроении;
производстве пресс-форм;
судостроении;
машиностроении;
приборостроении;
лёгкой промышленности;
производстве высокоточных деталей и сложных корпусных изделий.
Интеллектуальное производство и цифровизация
GSK27i ориентирована на применение в современных цифровых производственных системах и поддерживает концепцию интеллектуального производства (Smart Factory).
Система обеспечивает:
интеграцию оборудования в единую цифровую среду;
централизованный обмен производственными данными;
подключение автоматизированных производственных ячеек;
интеграцию с промышленными роботами и системами автоматизации;
удалённый мониторинг оборудования и производственных процессов.
Надёжность и безопасность
Система GSK27i разработана с учётом требований непрерывного промышленного производства и высокой эксплуатационной надёжности.
Функции безопасности включают:
интеллектуальное предотвращение столкновений;
безопасный возврат при аварийном прерывании обработки;
контроль ошибок следования;
защиту пользовательских данных;
разграничение прав доступа;
поддержку центра безопасности с функциями шифрования данных.
Эффект применения
Использование системы GSK27i позволяет обеспечить:
сокращение времени производственного цикла;
повышение точности обработки;
рост стабильности производства;
расширение возможностей сложной 5-осевой обработки;
повышение уровня автоматизации;
повышение эффективности многоканальной обработки.
Заключение
Серия GSK27i представляет собой современную высокопроизводительную платформу ЧПУ для сложной многоканальной и многоосевой обработки.
Сочетание:
высокоскоростной интерполяции;
развитой многоканальной архитектуры;
5-осевых технологий RTCP;
интеллектуальных функций управления;
гибкой промышленной интеграции;
позволяет использовать систему как основу для построения высокоэффективных обрабатывающих комплексов нового поколения.
Система GSK27i в сочетании с оборудованием F-TECH обеспечивает высокую точность, стабильность, гибкость и автоматизацию производственных процессов, отвечая современным требованиям машиностроения и высокоточной металлообработки.
