5-осевые обрабатывающие центры получают всё более широкое распространение в современном машиностроении. В зависимости от особенностей обрабатываемых деталей, их геометрии и технологических требований применяются различные конструктивные схемы 5-осевых станков.

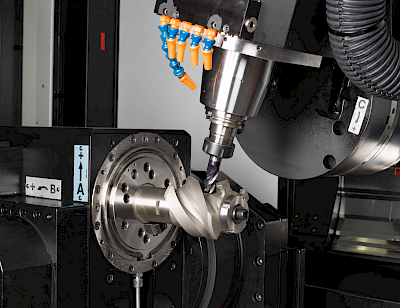

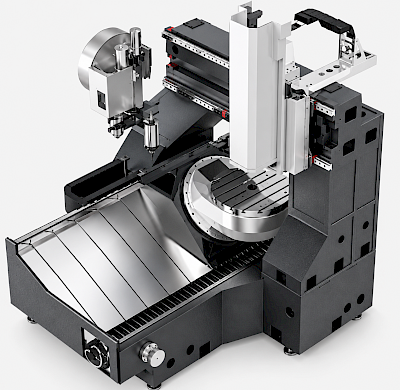

Поворотно-наклонный стол люлечного типа с управляемыми осями A и C предназначен для позиционирования и обработки заготовок под различными углами, расширяя технологические возможности фрезерного обрабатывающего центра.
Ось A обеспечивает наклон рабочего стола, а ось C — вращение заготовки. Конструкция позволяет выполнять многостороннюю обработку деталей сложной геометрии и при соответствующей конфигурации станка реализовывать пятиосевую обработку.

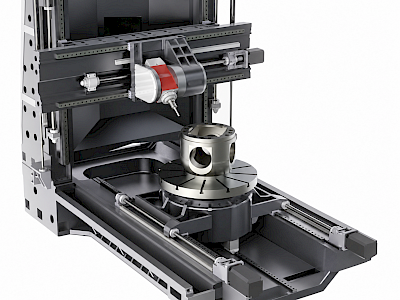

Поворотно-наклонный стол люлечного типа с управляемыми осями B и C предназначен для позиционирования и обработки заготовок под различными углами, расширяя технологические возможности фрезерного обрабатывающего центра.
Ось B обеспечивает наклон рабочего стола, а ось C — вращение заготовки. Конструкция позволяет выполнять многостороннюю обработку деталей сложной геометрии и при соответствующей конфигурации станка реализовывать 5-осевую обработку.

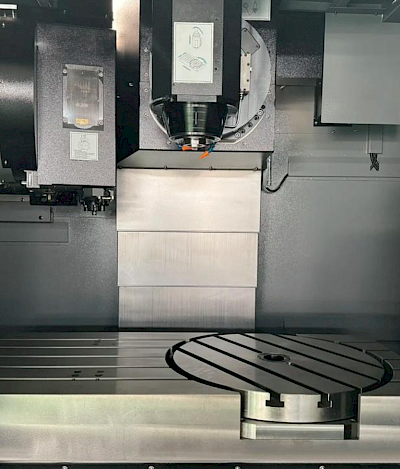

Поворотно-наклонный стол люлечного типа с управляемыми осями A и B предназначен для позиционирования и обработки заготовок под различными углами, расширяя технологические возможности фрезерного обрабатывающего центра.
Ось A обеспечивает поворот рабочего стола вокруг оси X, а ось B — вокруг оси Y. Конструкция позволяет выполнять многостороннюю обработку деталей сложной геометрии и при соответствующей конфигурации станка реализовывать пятиосевую обработку.

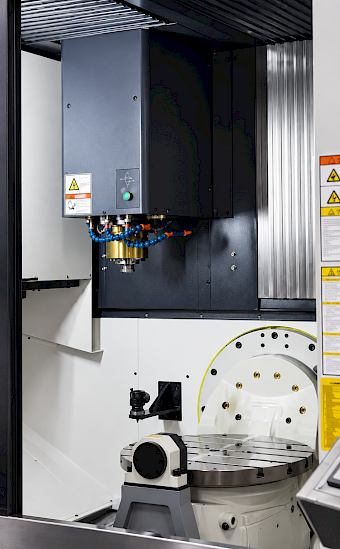

Пятиосевой обрабатывающий центр с возможностью перемещения по поворотным осям A, B и C предназначен для обработки деталей сложной пространственной геометрии с возможностью изменения ориентации инструмента и заготовки.
Конструкция предусматривает вращательные движения вокруг осей A (X), B (Y) и C (Z), обеспечивая гибкость позиционирования и расширенные возможности многосторонней обработки.
Примечание: Наличие трёх подвижных поворотных осей не обязательно означает их одновременную интерполяцию. Конкретная схема пятиосевой обработки определяется кинематикой станка и возможностями системы ЧПУ.

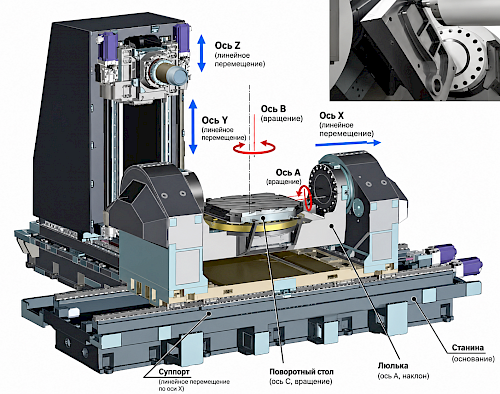

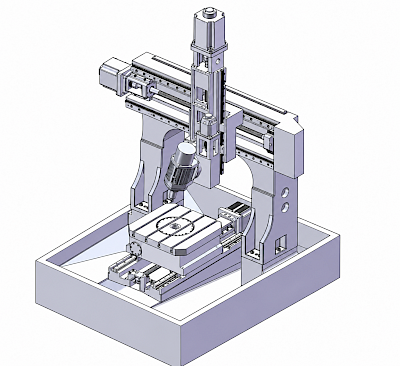

Пятиосевой обрабатывающий центр с двухосевым поворотно-наклонным столом люлечного типа (A/B) предназначен для высокоточной обработки деталей сложной пространственной геометрии с возможностью изменения углового положения заготовки.
Конструкция предусматривает линейные перемещения по осям X, Y, Z и два вращательных движения: ось A — поворот вокруг оси X, ось B — поворот вокруг оси Y. Такая кинематическая схема обеспечивает возможность многосторонней обработки деталей за один установ, сокращая количество переналадок и повышая точность изготовления.
AB (A/B) — поворотно-наклонный механизм с одной осью вращения и одной осью наклона.
AC (A/C) — поворотно-наклонный механизм с одной осью вращения и одной осью наклона.
BC (B/C) — поворотно-наклонный механизм с одной осью вращения и одной осью наклона.
Основное различие — сочетание управляемых поворотных осей и кинематическая схема их расположения.
Рассмотренные конструктивные решения находят практическое применение в современных 5-осевых обрабатывающих центрах F-TECH, предназначенных для высокоточной обработки деталей сложной пространственной геометрии. В зависимости от технологических задач оборудование может оснащаться поворотно-наклонными столами, управляемыми шпиндельными головками и комбинированными кинематическими системами.
Например, 5-осевой фрезерный центр F-TECH FVT-650 5X оснащён двухосевым поворотно-наклонным столом A/C диаметром 650 мм, высокоскоростным шпинделем HSK-A63 с частотой вращения до 12 000 об/мин и системой ЧПУ SINUMERIK ONE. Такая конструкция обеспечивает обработку сложнопрофильных деталей с различных сторон за один установ, сокращает количество переналадок и повышает точность изготовления. Станок подходит для производства пресс-форм, корпусных деталей, технологической оснастки и компонентов авиационной промышленности.
Для комплексной токарной и фрезерной обработки предназначен 5-осевой токарно-фрезерный центр F-TECH MFM-850. Оборудование оснащено поворотной фрезерной шпиндельной головкой с управляемой осью B (±120°), основным шпинделем и контршпинделем, а также автоматическим инструментальным магазином на 60 позиций. Фрезерный шпиндель с частотой вращения до 12 000 об/мин позволяет выполнять сложные фрезерные операции в сочетании с точением. Главное преимущество такой компоновки — возможность комплексного изготовления деталей за один установ, включая обработку наружных и внутренних поверхностей, фрезерование, сверление и нарезание резьбы. Это особенно актуально при производстве ответственных деталей из титановых и других труднообрабатываемых сплавов.
Для обработки крупногабаритных и массивных заготовок в линейке представлен 5-осевой фрезерный центр F-TECH HMF-140A-5X. Станок сочетает поворотный рабочий стол диаметром 1400 мм и двухосевую поворотную шпиндельную головку A/B, обеспечивающую доступ режущего инструмента к сложным поверхностям под различными углами. Рабочие перемещения по осям X/Y/Z составляют 1800 × 1400 × 1400 мм. Мощный шпиндель HSK-A100 с частотой вращения до 12 000 об/мин, магазин на 40 инструментов и система ЧПУ SINUMERIK ONE обеспечивают высокую производительность при обработке крупных корпусных деталей, пресс-форм и ответственных компонентов машиностроения.
Таким образом, модельный ряд F-TECH демонстрирует различные подходы к реализации многоосевой обработки: от компактных фрезерных центров с поворотно-наклонным столом до многофункциональных токарно-фрезерных комплексов и крупногабаритных станков с управляемыми шпиндельными головками.
Выбор оптимальной кинематической схемы определяется геометрией и размерами заготовки, требованиями к точности, характером технологических операций и условиями производства.
Ознакомиться с техническими характеристиками и доступными конфигурациями оборудования можно в разделе 5-осевые фрезерные и обрабатывающие центры F-TECH.

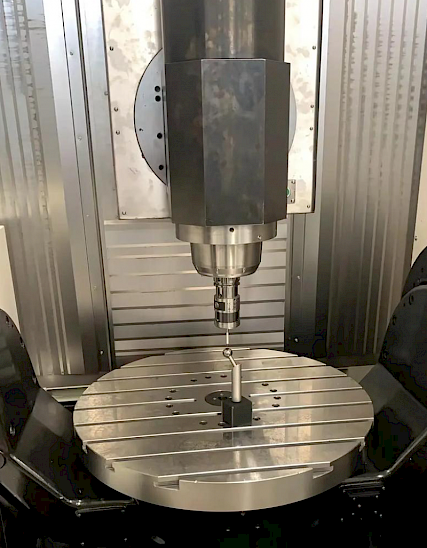

Двухосевой поворотно-наклонный рабочий стол с управляемыми осями B и C предназначен для позиционирования заготовок под различными углами и выполнения многосторонней обработки деталей сложной геометрии.
Ось B обеспечивает наклон рабочего стола вокруг оси Y, а ось C — вращение заготовки вокруг оси Z. Конструкция расширяет технологические возможности пятиосевого обрабатывающего центра, сокращает количество переустановок и повышает точность обработки.

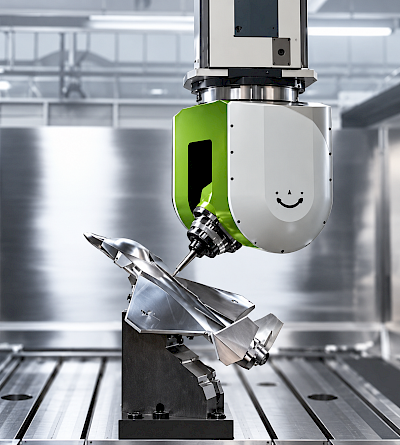

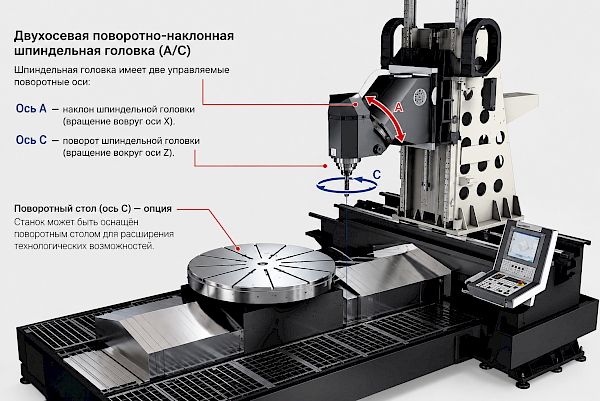

Двухосевая поворотно-наклонная шпиндельная головка с управляемыми осями A и C предназначена для высокоточной пятиосевой обработки деталей сложной пространственной геометрии с возможностью изменения углового положения режущего инструмента.
Ось A обеспечивает наклон шпиндельной головки, а ось C — её поворот вокруг вертикальной оси. Конструкция позволяет выполнять многостороннюю обработку сложных поверхностей за один установ, сокращая количество переналадок и повышая точность и производительность оборудования.

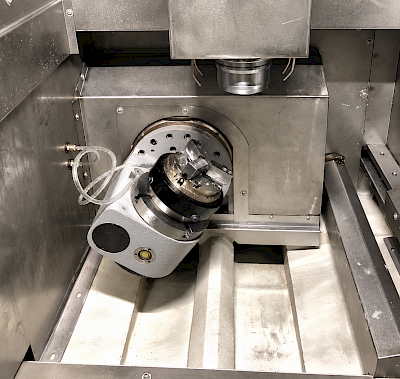

Двухосевой поворотно-наклонный механизм с неортогональным расположением осей A и C предназначен для пятиосевой обработки деталей сложной пространственной геометрии с возможностью изменения углового положения режущего инструмента или заготовки.
Ось A обеспечивает наклон, а ось C — вращательное движение. Отличительной особенностью конструкции является расположение осей вращения под углом, отличным от 90°, что позволяет реализовать специальные кинематические схемы и расширить возможности обработки сложных поверхностей.
Двухосевой поворотно-наклонный механизм с управляемыми осями B и C предназначен для пятиосевой обработки деталей сложной пространственной геометрии с возможностью изменения углового положения инструмента или заготовки.
Ось B обеспечивает наклон вокруг оси Y, а ось C — вращение вокруг оси Z. Конструкция позволяет выполнять многостороннюю обработку сложных поверхностей за один установ, сокращая количество переналадок и повышая точность и производительность оборудования.
Двухосевой поворотно-наклонный рабочий стол с неортогональным расположением осей B и C предназначен для пятиосевой обработки деталей сложной пространственной геометрии с возможностью изменения углового положения заготовки.
Ось B обеспечивает наклон рабочего стола, а ось C — вращение заготовки. Отличительной особенностью конструкции является расположение поворотных осей под углом, отличным от 90°, что позволяет реализовать специальные кинематические схемы, расширить диапазон доступных положений заготовки и повысить гибкость обработки сложных поверхностей.

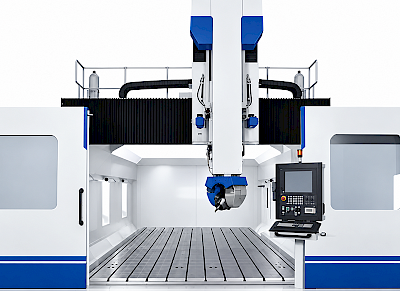

Портальный пятиосевой обрабатывающий центр с двухосевой поворотно-наклонной шпиндельной головкой B/C предназначен для высокоточной обработки крупногабаритных деталей сложной пространственной геометрии с возможностью изменения углового положения режущего инструмента.
Ось B обеспечивает наклон шпиндельной головки вокруг оси Y, а ось C — её поворот вокруг оси Z. Портальная конструкция обеспечивает высокую жёсткость и устойчивость оборудования, а поворотно-наклонный механизм позволяет выполнять многостороннюю обработку деталей за один установ, сокращая количество переналадок и повышая производительность.
Обрабатывающий центр с управляемыми поворотными осями A, B и C предназначен для высокоточной обработки деталей сложной пространственной геометрии с возможностью изменения ориентации режущего инструмента.
Конструкция предусматривает согласованное управление поворотными движениями шпиндельной головки по трём осям, обеспечивая расширенные возможности обработки сложнопрофильных поверхностей. Возможность одновременной интерполяции осей определяется кинематической схемой станка и функциональными возможностями системы ЧПУ.
Разнообразие конструктивных схем современных 5-осевых обрабатывающих центров позволяет подобрать оптимальное технологическое решение для самых сложных производственных задач. Каждая конфигурация имеет свои особенности, преимущества и области применения, определяющие возможности оборудования при обработке деталей различной геометрии и габаритов.
Выбор подходящей кинематической схемы зависит от характера обрабатываемых деталей, требований к точности, доступности зоны резания, производительности и условий производства.
Развитие технологий пятиосевой обработки открывает новые возможности для машиностроения, позволяя изготавливать сложнопрофильные детали с минимальным количеством установов, сокращать производственные циклы и повышать качество готовой продукции.
Важно помнить: эффективность 5-осевого обрабатывающего центра определяется не только количеством управляемых осей, но и правильным сочетанием конструкции станка, возможностей системы ЧПУ и технологии обработки.
