При выборе горизонтального обрабатывающего центра важно учитывать не только технические характеристики, мощность шпинделя и размеры рабочего пространства. Конструкция станка напрямую влияет на его жёсткость, точность, устойчивость при обработке и возможности работы с различными типами деталей.

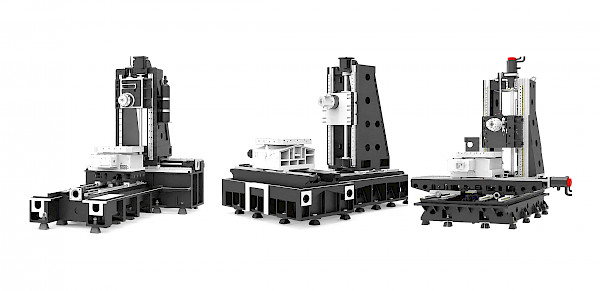

Сегодня на рынке наиболее распространены три основные конструктивные схемы горизонтальных обрабатывающих центров: прямая T-образная, перевёрнутая T-образная и конструкция с крестообразным столом.
Каждая из них имеет свои особенности, преимущества и ограничения. От правильного выбора конструкции зависит не только производительность оборудования, но и качество обработки, стабильность работы и эффективность станка в конкретном производственном процессе.
В этой статье разберёмся, чем отличаются три основные конструкции горизонтальных обрабатывающих центров, в чём их сильные и слабые стороны и для каких задач каждая из них подходит лучше всего.
Конструкция:

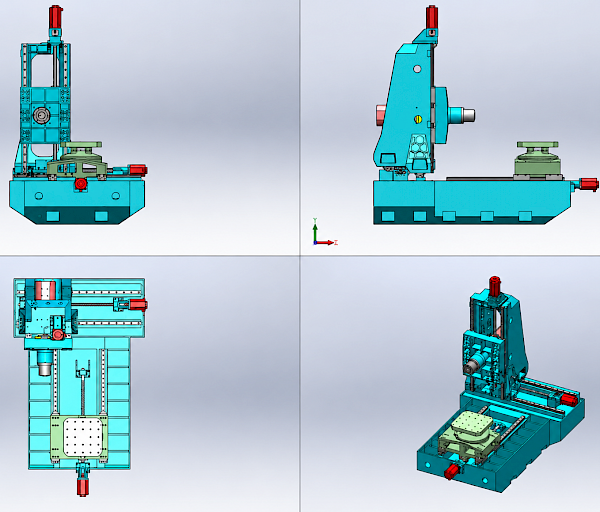

Станина имеет прямую T-образную компоновку: верхняя часть шире нижней, а при взгляде с передней стороны станка конструкция напоминает букву «T». Рабочий стол перемещается по оси Z, а колонна — по оси X.
Преимущества:
высокая жёсткость и устойчивость конструкции;
оптимальное распределение нагрузок;
уверенная работа при тяжёлой обработке;
высокая несущая способность при обработке крупных и тяжёлых деталей;
стабильная точность и хорошая сохранность геометрии станка;
эффективный отвод стружки;
подходит для обработки сложных корпусных деталей, пресс-форм и крупногабаритных заготовок.
Особенно эффективна для:
тяжёлых и сложных корпусных деталей, пресс-форм, деталей для авиационной и автомобильной промышленности, а также высокоточного серийного производства и гибких автоматизированных производственных линий.
Пример оборудования:

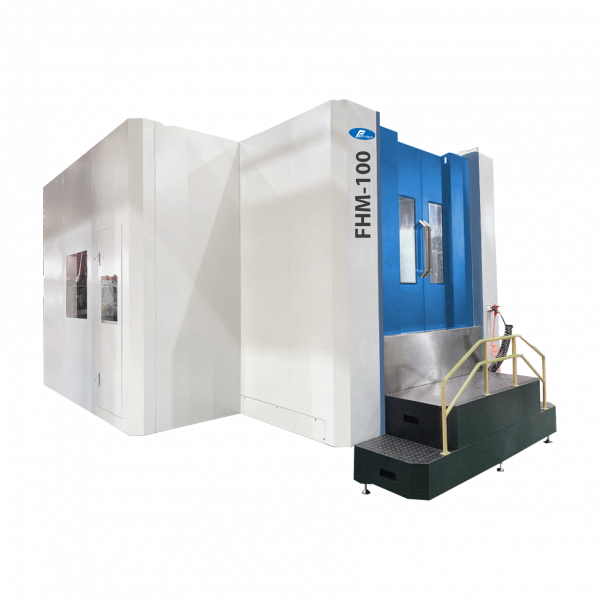

Одним из примеров оборудования для тяжёлой обработки является FHM-100 — горизонтальный обрабатывающий центр с рабочей зоной 1600×1300×1300 мм, столом 1000×1000 мм и максимальной нагрузкой до 3000 кг. Масса станка составляет 20 тонн, а шпиндель BT50 мощностью 22/26 кВт рассчитан на силовую обработку. В опциональном исполнении крутящий момент шпинделя достигает 1360 Н·м, что позволяет эффективно работать с труднообрабатываемыми материалами, включая титановые и никелевые сплавы.
Особенности:
Такая конструкция отличается высокой массой и сложностью изготовления, поэтому занимает больше производственного пространства и, как правило, стоит дороже. Большая масса подвижных узлов может несколько ограничивать динамические характеристики станка.

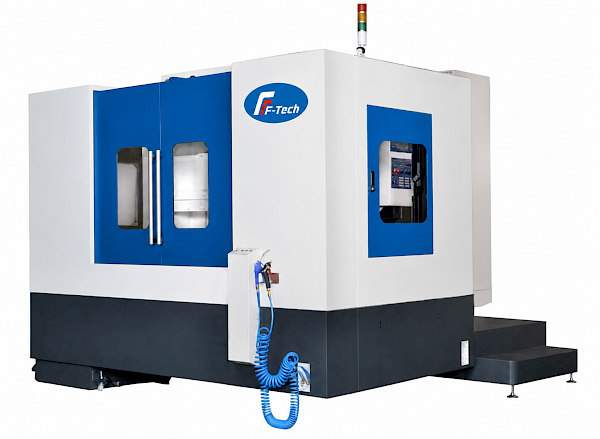

Пример оборудования: Посмотреть подходящие модели можно в каталоге горизонтально-фрезерные центры F-TECH® с ЧПУ

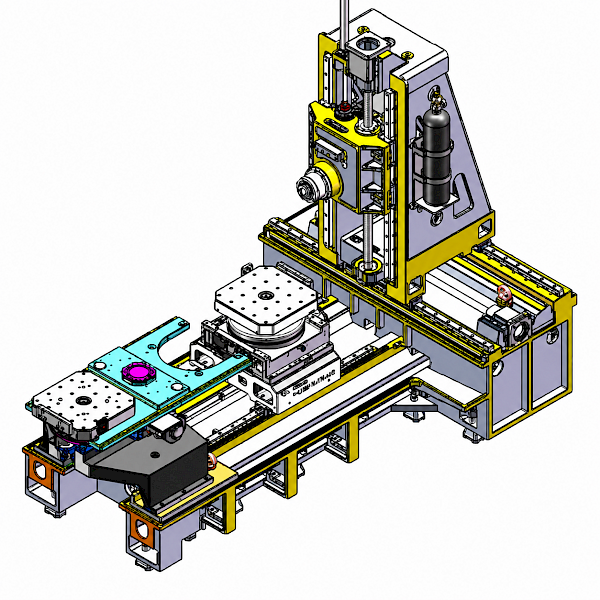

Конструкция:
Станина имеет перевёрнутую T-образную компоновку: нижняя часть шире верхней, а при взгляде с передней стороны станка конструкция напоминает перевёрнутую букву «T». Рабочий стол перемещается по оси X, а колонна — по оси Z.
Преимущества:
низкий центр тяжести, высокая устойчивость и сопротивление опрокидыванию;
жёсткая и стабильная конструкция;
компактная компоновка и меньшая занимаемая площадь;
сниженная масса подвижных узлов обеспечивает высокую динамику и скорость перемещений;
удобная интеграция системы смены паллет и двух рабочих столов;
высокая производительность и эффективность автоматизированного производства;
более привлекательное соотношение цена/возможности по сравнению с прямой T-образной конструкцией.
Особенности:
При работе с особо тяжёлыми заготовками и выполнении интенсивного тяжёлого резания жёсткость конструкции несколько ниже, чем у прямой T-образной схемы. Несущая способность рабочего стола также обычно уступает прямой T-образной конструкции.
Пример оборудования:
Для серийного и среднесерийного производства, где важны производительность и сокращение вспомогательного времени, хорошим примером является горизонтальный обрабатывающий центр MH-50APC с двухпаллетным автоматическим сменщиком. Два паллетных стола 500×500 мм позволяют совмещать обработку детали с установкой следующей заготовки, повышая загрузку оборудования. Быстрые перемещения до 24 000 мм/мин и шпиндель BT50 делают станок подходящим для интенсивной обработки корпусных деталей из стали, чугуна и труднообрабатываемых сплавов.
Особенно эффективна для:
серийной высокопроизводительной обработки деталей малого и среднего размера, корпусных и клапанных деталей, дисков, а также для автоматизированных производственных линий, оборудования для новой энергетики и универсальной высокоточной обработки.

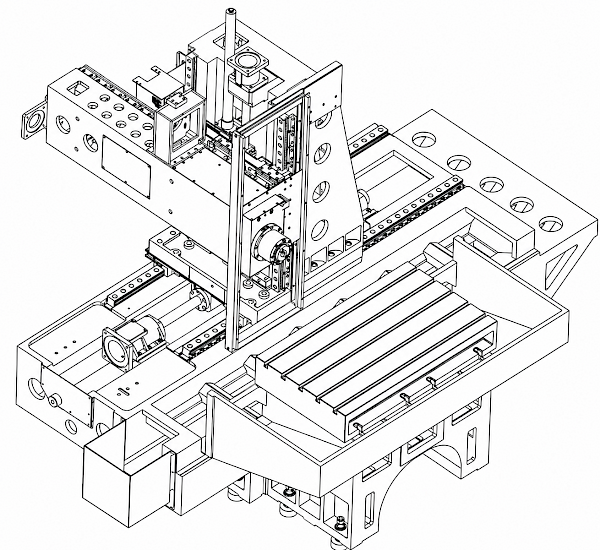

Конструкция:

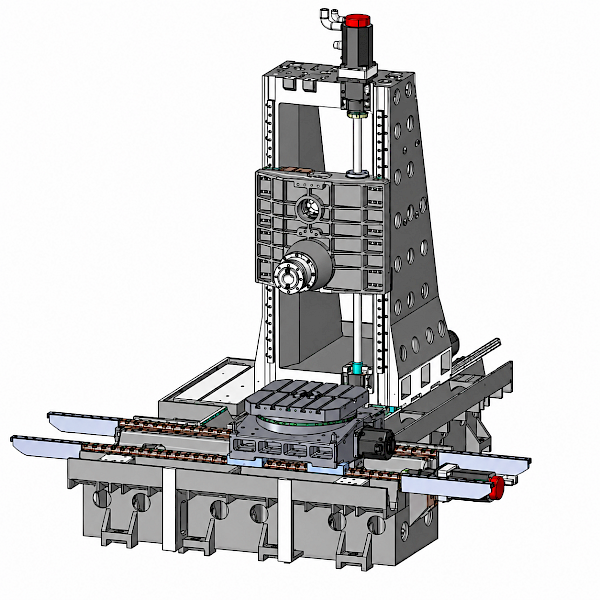

Колонна станка неподвижна. Рабочий стол выполняет двунаправленное перемещение по осям X и Z непосредственно по станине, формируя крестообразную схему перемещений. Шпиндельная бабка перемещается по колонне в направлении оси Y.
Преимущества:
простая и проверенная временем конструкция;
сравнительно низкая стоимость изготовления;
компактные габариты и небольшая занимаемая площадь;
удобство сборки и технического обслуживания;
хорошие динамические характеристики при обработке лёгких заготовок;
высокая стабильность точности при соответствующих нагрузках.
Особенности и ограничения:
грузоподъёмность рабочего стола обычно ограничена и, как правило, составляет до 1 т;
большая инерция подвижного узла по оси Z ограничивает возможность увеличения скорости перемещений;
относительно высокий общий центр тяжести снижает жёсткость и виброустойчивость при тяжёлой обработке;
при работе с крупногабаритными деталями возможно ограничение рабочей зоны из-за взаимных перемещений узлов;
пространство для отвода стружки обычно менее свободное, чем у более тяжёлых конструктивных схем.
Особенно эффективна для:
обработки небольших и лёгких деталей, мелко- и среднесерийного производства, а также задач, где приоритетом являются доступная стоимость оборудования и высокоточная лёгкая обработка.
Пример оборудования:

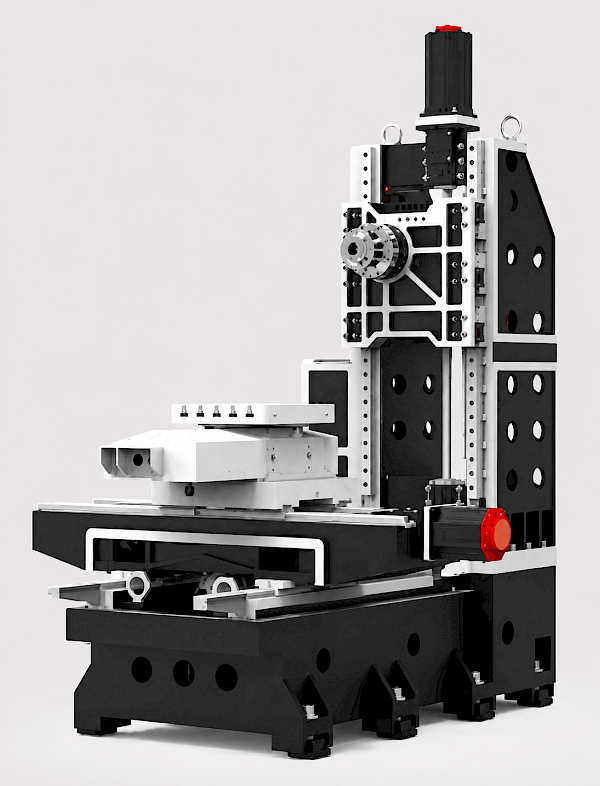

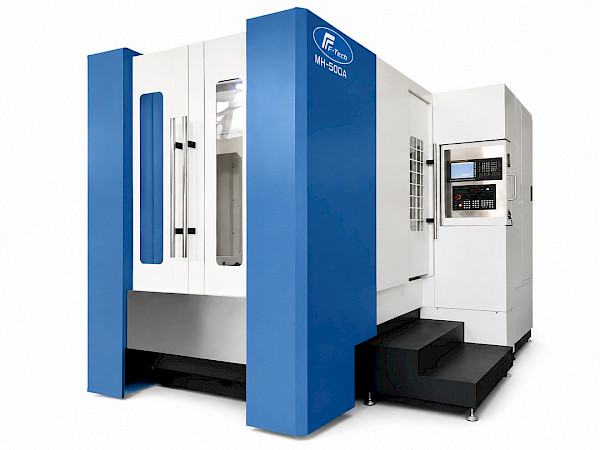

Для обработки небольших и средних корпусных деталей в мелко- и среднесерийном производстве может применяться компактный горизонтальный обрабатывающий центр MH-500. Станок оснащён рабочим столом 500×500 мм с максимальной нагрузкой до 600 кг, поворотом стола с шагом 1° и перемещениями по осям X/Y/Z 800/700/700 мм. Конструкция рассчитана на многостороннюю обработку деталей за один установ, что позволяет сократить количество переустановок и повысить точность обработки.

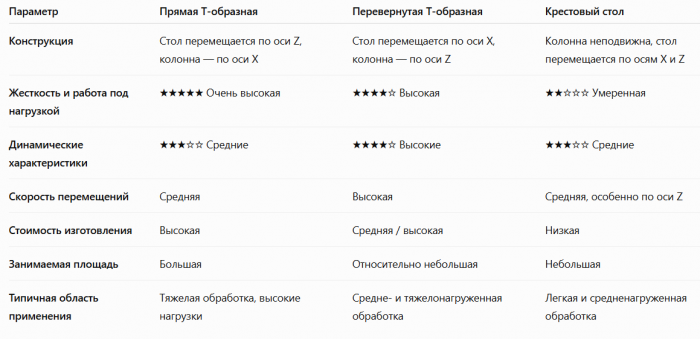

При выборе конструктивной схемы станка ключевыми критериями являются жесткость, способность воспринимать высокие нагрузки, динамические характеристики, стоимость изготоления и занимаемая площадь. Наиболее распространенными решениями являются прямая Т-образная схема, перевернутая Т-образная схема и конструкция с крестовым столом.
Прямая Т-образная схема отличается максимальной жесткостью и высокой несущей способностью. Такое исполнение хорошо подходит для тяжелого резания и обработки крупных деталей, однако требует значительных габаритов и более высоких затрат на изготовление.
Перевернутая Т-образная схема представляет собой более сбалансированный вариант. Распределение подвижных узлов позволяет получить высокую жесткость при относительно компактных габаритах и обеспечить хорошие динамические характеристики. Благодаря этому данная конструкция хорошо подходит для станков, где требуется сочетание производительности, точности и способности работать под значительной нагрузкой.
Конструкция с крестовым столом является наиболее простой и экономичной. Неподвижная колонна упрощает компоновку и позволяет сократить занимаемую площадь. При этом перемещение рабочего стола сразу по двум координатам увеличивает подвижную массу, что ограничивает динамические характеристики и несущую способность конструкции. Поэтому такая схема преимущественно применяется в станках легкого и среднего класса.
Таким образом, выбор конструктивной схемы напрямую зависит от назначения станка: для тяжелого резания приоритетом становится максимальная жесткость, для универсального оборудования — оптимальное сочетание жесткости, динамики и стоимости, а для компактных экономичных станков — простота конструкции и минимальные габариты.

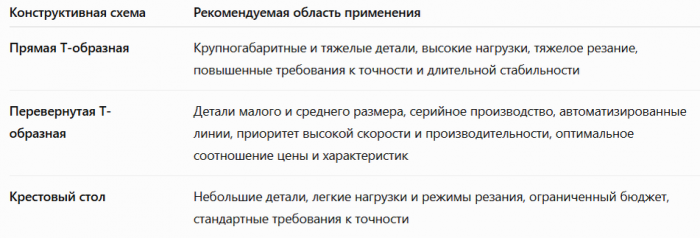

Выбор конструктивной схемы горизонтального обрабатывающего центра определяется прежде всего характером обрабатываемых деталей, требуемой производительностью, уровнем нагрузок и предъявляемыми требованиями к точности. Каждая из рассмотренных схем имеет свою область рационального применения.
Прямая Т-образная схема целесообразна там, где на первый план выходят жесткость конструкции и способность станка стабильно работать при значительных силах резания. Она особенно востребована при обработке крупных и тяжелых деталей, а также при необходимости обеспечения высокой точности в течение длительного срока эксплуатации.
Перевернутая Т-образная схема является более универсальным решением. Она сочетает достаточную жесткость с хорошими динамическими характеристиками, позволяет повысить скорость перемещений и производительность оборудования. Поэтому данная схема особенно эффективна для обработки деталей малого и среднего размера, серийного производства и автоматизированных производственных участков. При этом она обеспечивает привлекательное соотношение производительности, технических возможностей и стоимости.
Конструкция с крестовым столом ориентирована прежде всего на компактные и экономичные станки. Она подходит для обработки небольших деталей при относительно невысоких нагрузках и легких режимах резания. Основными преимуществами такой схемы являются простота конструкции, небольшая занимаемая площадь и сравнительно низкая стоимость оборудования. При этом по жесткости и возможностям тяжелой обработки она уступает Т-образным компоновкам.
Таким образом, выбор схемы определяется не только техническими характеристиками станка, но и конкретными условиями его эксплуатации: массой и габаритами деталей, режимами резания, требуемой производительностью, уровнем автоматизации и бюджетом проекта.
